AC30模數化插座

AC30系列模數化插座,是用戶安裝模數化終端組合電器的配套電器元件,亦可用于其他成套電器箱內,對用電設備進行插接,型號有AC30 2插10A,,AC30 3插2…

PDF下載 詢價

一，AC30模數化插座用途

AC30系列模數化插座(以下簡稱插座),是用戶安裝模數化終端組合電器的配套電器元件,亦可用于其他成套電器箱內,能對用電設備進行插接

插座按GBT1003標準要求。

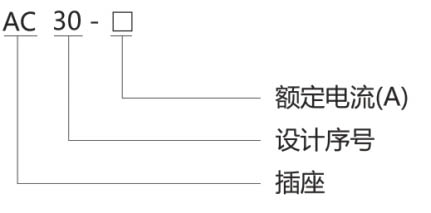

二，AC30模數化插座型號及含義和分類

常規型號有AC30 2插10A,,AC30 3插25A,AC30 4插16A,AC30 5插 10A

三，工作條件

插座適用于在通常不超過+35℃，偶爾會達到+40℃的環境溫度中。

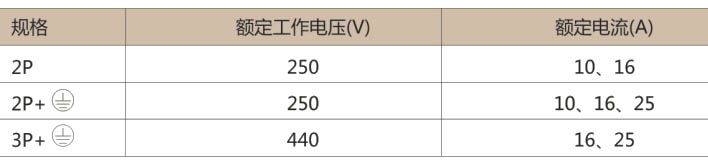

四，主要技術參數和性能

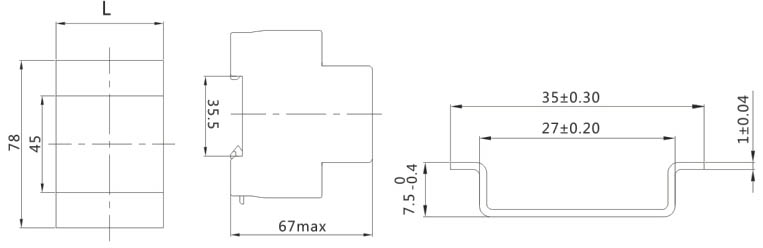

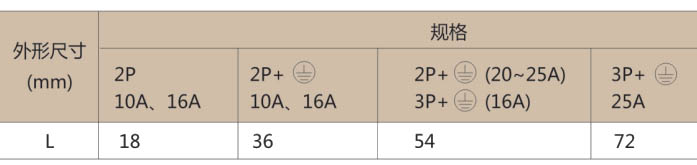

五，外形尺寸與安裝尺寸

六，安裝與使用

● 安裝前應檢查插座上標識的參數是否與實際使用條件相符。
●?插座為TH35標準導軌安裝，安裝導軌尺寸見右圖

七，訂貨須知

用戶訂戶時必須說明：
●?產品型號和規格；
●?極數；
●?額定電流；
●?訂貨數量；
