CJT1 交流接觸器
一，CJT1交流接觸器用途
CJT1系列交流接觸器（以下簡稱接觸器）適用于交流50Hz（或60Hz），額定電壓至380V、電流至150A的電力線路中，主要用于遠距離頻繁接通和分?jǐn)嚯娐?，并于適當?shù)臒崂^電器或電子保護裝置組合成電動機起動器，以保護可能發生過載的電路。
接觸器按GB14048.4標準設計，生產與檢驗。

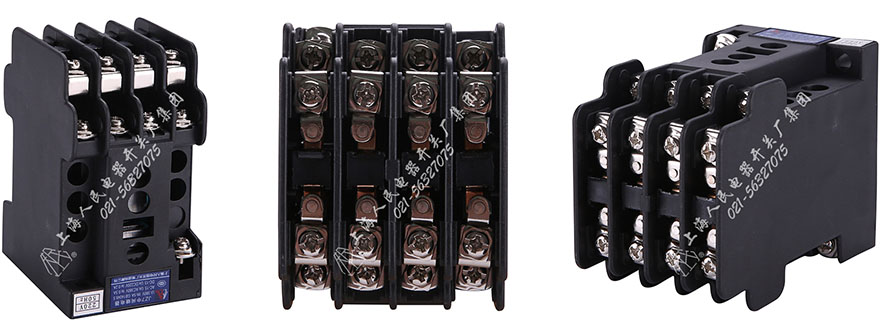

二，CJT1 交流接觸器產品展示

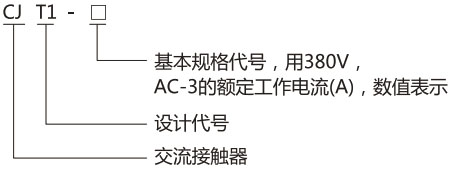

三，CJT1 交流接觸器型號及含義
常規型號：CJT1-10,CJT1-20,CJT1-40
四，正常工作條件和安裝條件
● 周?chē)諝鉁囟?/strong>
a）周?chē)諝鉁囟炔怀^(guò)+40℃，且24h內平均溫度值不超過+35℃；
b）周?chē)諝鉁囟鹊南孪逓?5℃。
● 海拔：安裝地點的海拔高度不超過2000m。
● 大氣條件：最高溫度為+40℃時的相對濕度不超過50%；在較低的溫度下可允許有較高相對● 濕度，例如20℃時達90%，對由于溫度變化偶爾產生的凝露應采取特殊的措施。
● 安裝地點的污染等級為3級。
● 接觸器的安裝類別：Ⅲ類。
● 接觸器的安裝面與垂直面的傾斜度不大于±5°。
● 產品應安裝和使用在無顯著搖動和沖擊、振動的地方。
五，基本參數

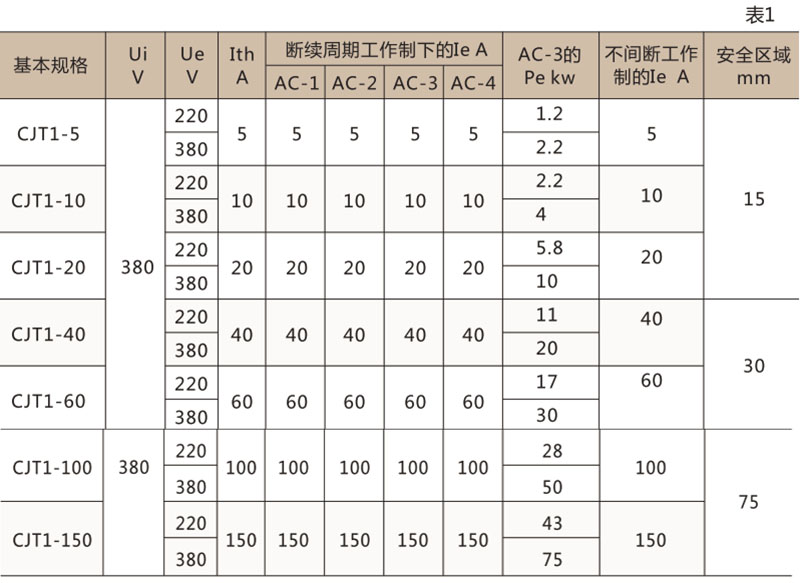

接觸器主電路基本參數見表1
● 額定工作制
1. 八小時工作制。
2. 不間斷工作制。

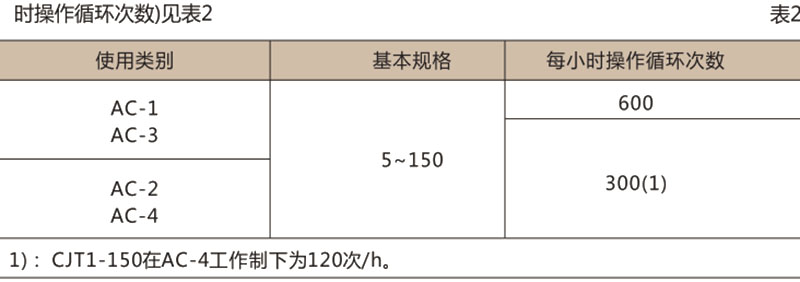

3. 斷續周期工作制：接觸器在本工作制下的負載因數為40%。在不同電壓和不同類別下的操作頻率（每小時操作循環次數）見表2
4.短時工作制。
● 控制電路
1.接觸器定員控制電源電壓（Us）的標準值為：交流（50Hz）：36、110、127、220、380.直流：48、110、220V。
2.動作特性
a)接觸器在額定控制電源電壓85%~110%Us之間的任何值均能可靠地吸合。
b)接觸器釋放動作電壓的范圍為：交流：20%~75%Us；直流：10%~75%Us。

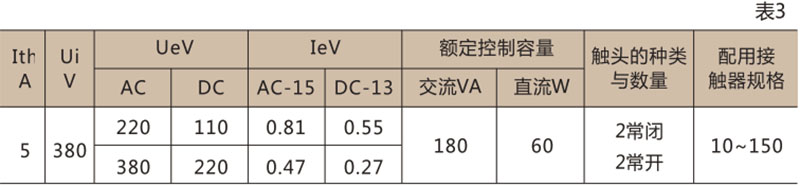

● 接觸器輔助電路的觸頭種類、數量及基本參數見表3。
● 機械壽命300萬次。
● 電壽命。

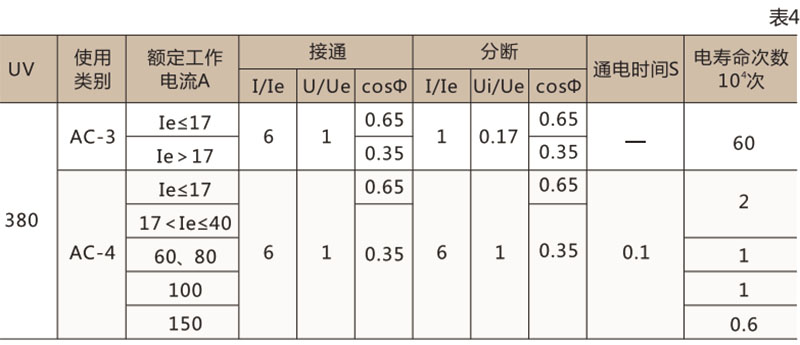

? ?不同使用類別下的電壽命見表4

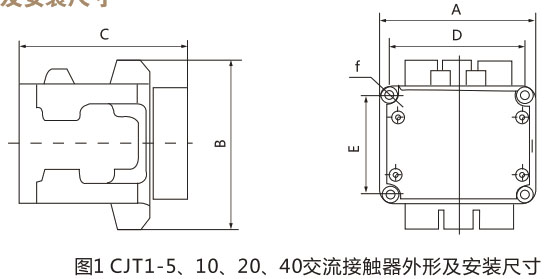

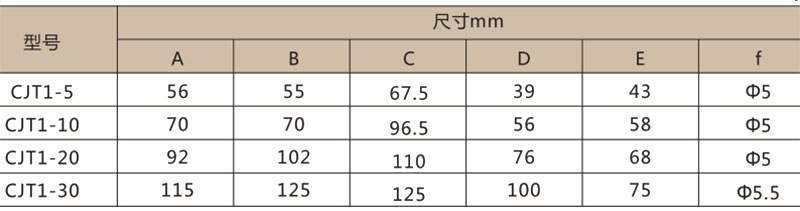

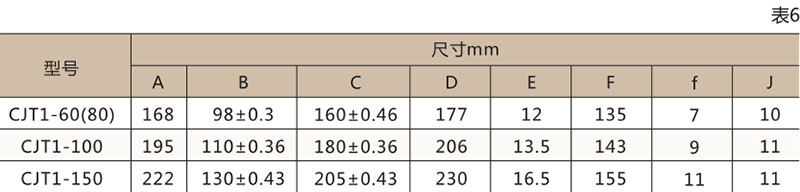

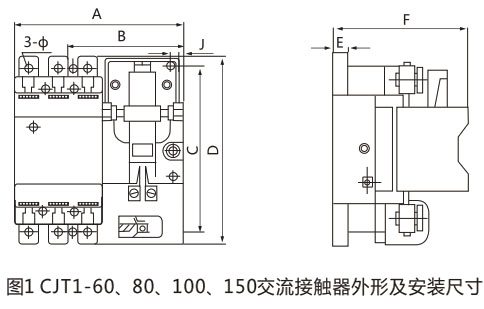

六，外形及安裝尺寸
