CXM1系列塑殼斷路器
一，用途與使用范圍
CXM1系列塑料外殼式斷路器（以下簡稱斷路器），是本公司采用國際先進技術設計開發的新型斷路器。該斷路器具有體積小、飛狐短、抗震動的特點，是陸地及船舶使用的理想產品。斷路器額定絕緣電壓690V（CXM1-63為500V），適用于交流50Hz/60Hz，額定工作電壓至660V。額定電流至1250A的配電網絡中，用來分配電能和保護線路及電源設備免受過載、短路和欠電壓等故障的損壞。亦能做線路不頻繁轉換和電動不頻繁啟動及過載、短路、欠電壓保護。
斷路器可垂直安裝（既豎裝），亦可水平安裝（既橫裝）。
斷路器適用于隔離，符號表示為“”
斷路器符號標準：GB/T14048-2《低壓開關設備和控制設備第2部分：斷路器》

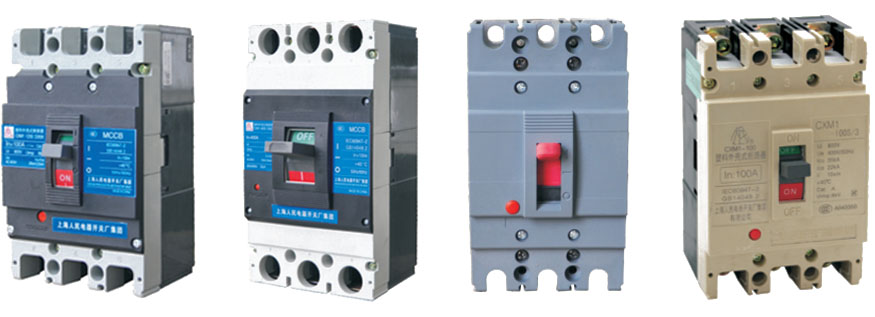

二，CXM1系列塑殼斷路器展示
三，正常使用條件和安裝條件
●安裝地點的海拔高度不超過2000m；
●周圍空氣溫度不超過+40℃，且其24h的平均溫度值不超過+35℃；周圍空氣溫度下限為-5℃。
注：如果使用環境空氣溫度高于+40℃或低于-5℃，應于制造廠協商。
●最高溫度為+40℃時，空氣的相對濕度不超過50%，在較低的溫度下可以允許有較高的濕度，例如20℃時達90%。對由于溫度變化而產生在產品上的凝露應采取特殊的措施。
●污染等級為3級。
●斷路器主電路的安裝里類別為III，不接至主電路的輔助電路和控制電路安裝類別為II。
●安裝最大傾斜度為22.5°。
●在受到船舶正常震動時能可靠工作。
四，型號及其含義

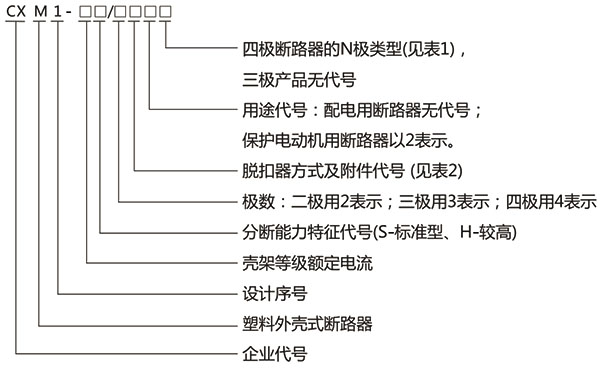

CXM1系列塑殼斷路器的型號解讀

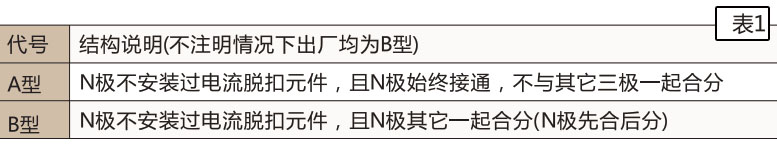

表1四極產品中性極（N）的型式

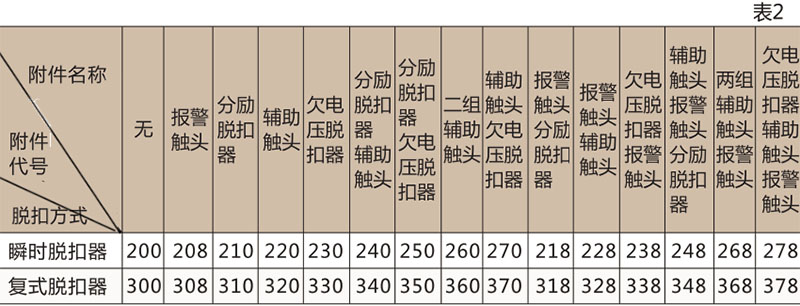

表2脫扣器方式及附件代號
五，主要技術指標
本系列斷路器額定沖擊耐受電壓Uimp為8KV（其中CXM1-63為6kV）。

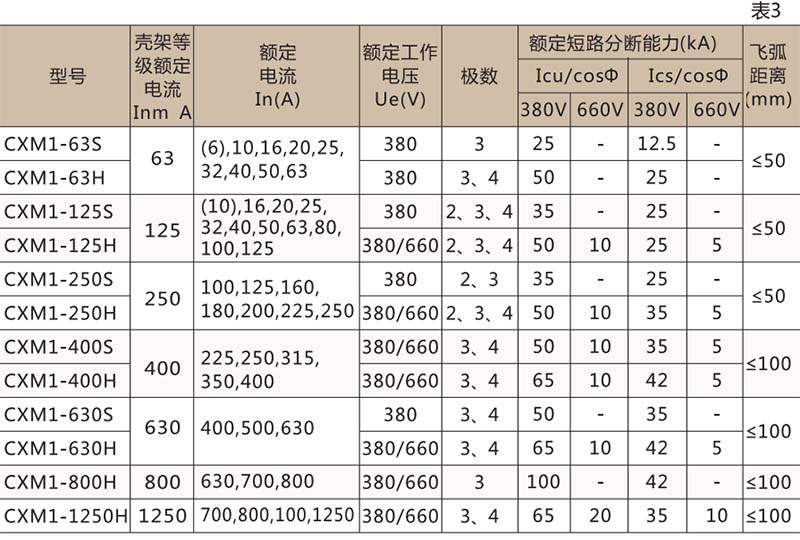

主要技術數據見表3
CXM1塑料外殼式斷路器.
上海人民電器開關廠常規型號有：CXM1-63S,CXM1-125S,CXM1-250S,CXM1-400S,CXM1-630S

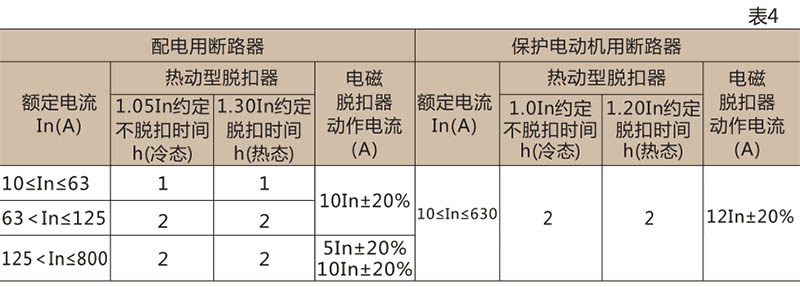

過電流脫扣器由具有反時限特性的熱動型長延時脫扣器及瞬時動作的電磁脫扣器組成，其動作特性，見表4
六，斷路器的內部附件和外部附件
斷路器的內部附件和外部附件根據用戶需要安裝
●斷路器的內部附件
分勵脫扣器
分勵脫扣器的額定控制電源電壓為：AC50Hz,220V、380V；DC24V，在85%~110%的額定控制

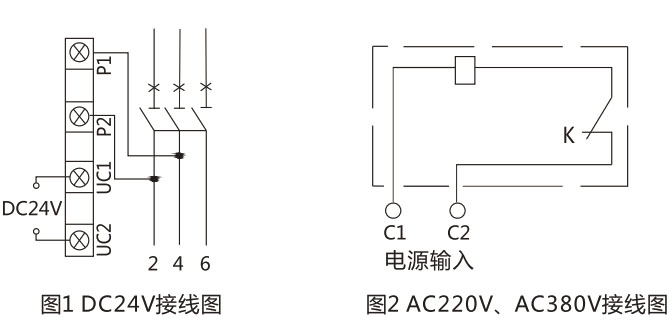

電源電壓下斷路器能可靠斷開。用戶接線見圖1和圖2。
●欠壓脫扣器
當電壓下降到額定控制電源電壓的70%~35%范圍內，欠壓脫扣器應動作；在低于脫扣器額定控制電源電壓的35%時，欠壓脫扣器應能防止斷路器閉合；在額定控制電源電壓85%~110%，欠電壓脫扣器應能保證斷路器可靠閉合。用戶接線見圖3.
欠壓脫扣器的額定值為：AC50Hz、220V、380V
注意：裝有欠壓脫扣器的斷路器，只有在脫扣器通以額定電壓的情況下，斷路器才能再扣及合閘。
●輔助觸頭

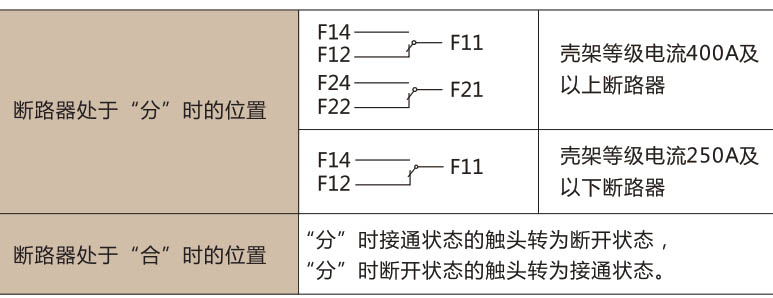

斷路器的輔助觸頭分為兩組，每組輔助觸頭電氣上不分開；輔助觸頭參數見表5。用戶接線見圖如下。
●報警觸頭

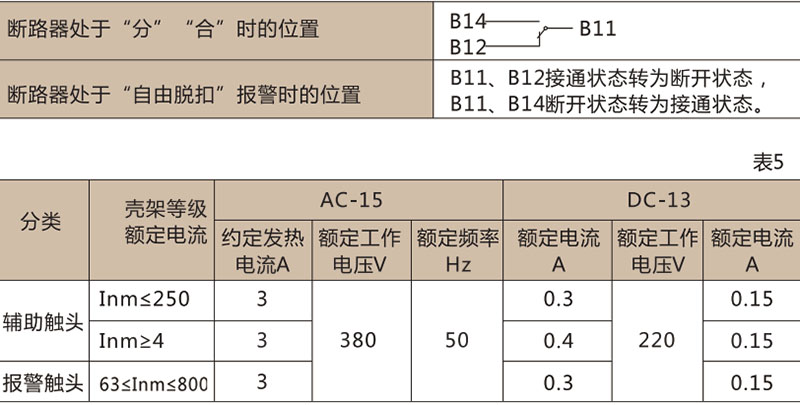

報警觸頭的額定工作電壓及有關參數見表5
●斷路器的外部附件

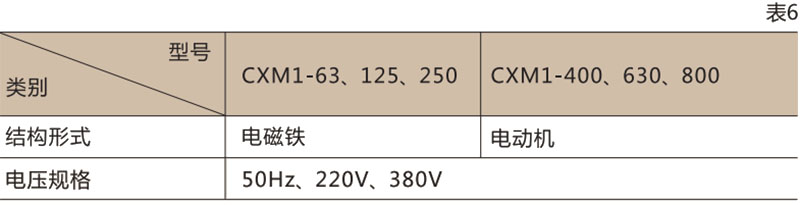

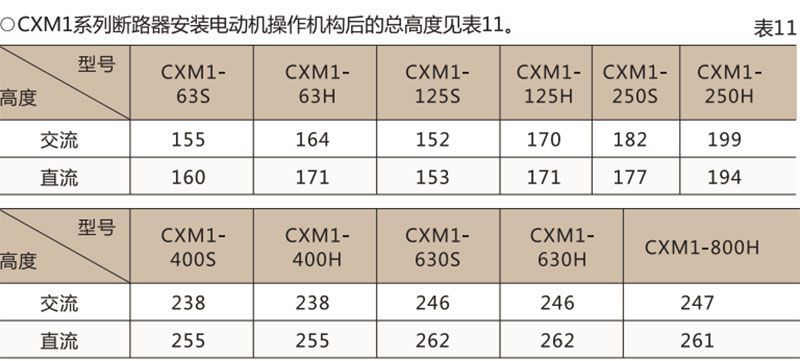

電動操作機構結構形式見表6，斷路器安裝電操后的總高見表11
注：帶電動操作機構的斷路器脫口跳閘后，電操機構必須使斷路器再扣，然后才能合閘。

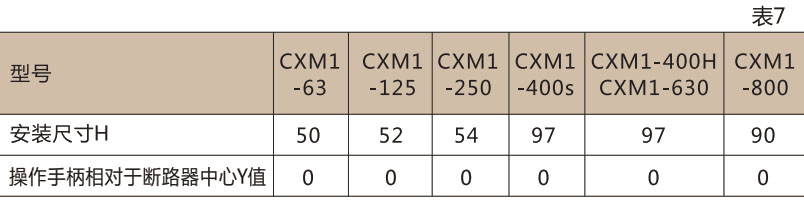

手操機構安裝時先按圖示尺寸開孔，在開關柜門板上當轉動手柄“OFF”指示在水平位置時固定好手柄。然后試著操作手柄，轉動應靈活自如，并且手柄在水平位置時斷路器分閘，手柄在垂直位置時斷路器應合閘。具體見圖4和表7。

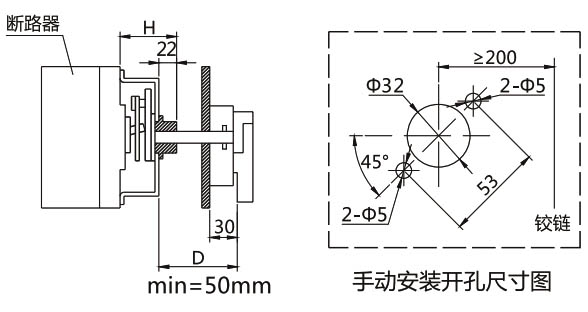

圖4手動操作機構尺寸圖
七，外形及安裝尺寸

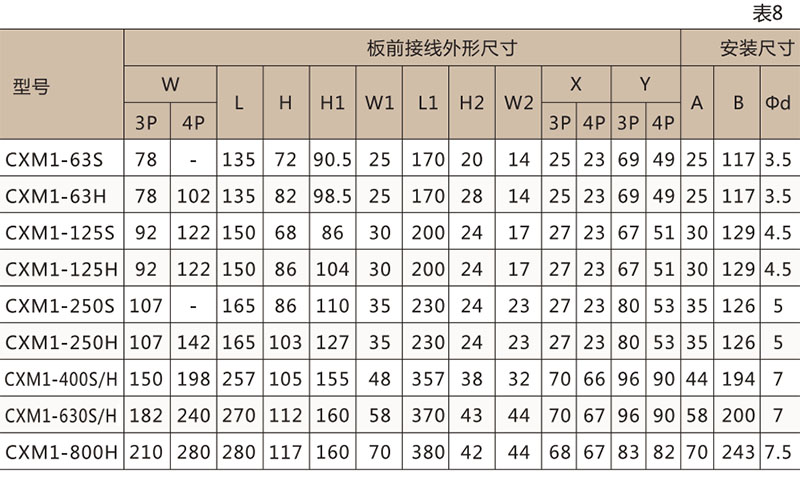

CXM1-63~800板前接線外形及安裝尺寸圖6和表8。
圖6 CXM1-63~800板前接線及外形及安裝尺寸

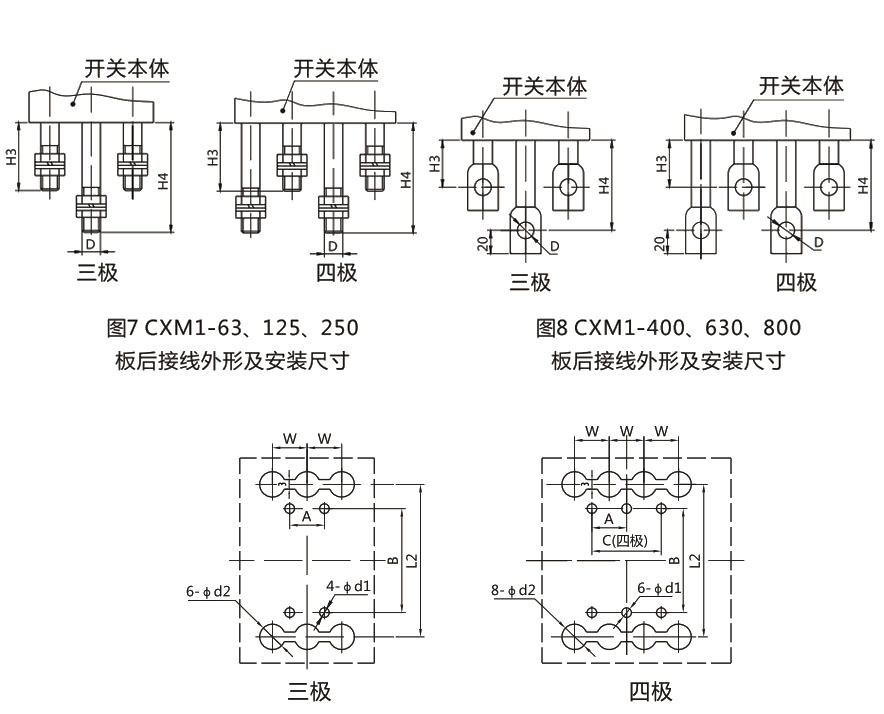

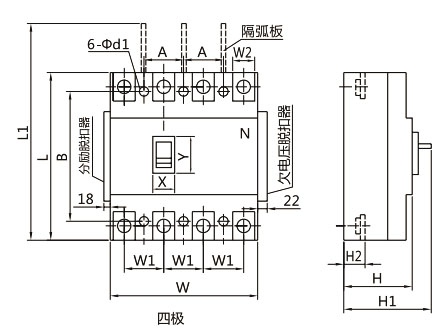

板后接線外形尺寸見圖7、圖8和表9

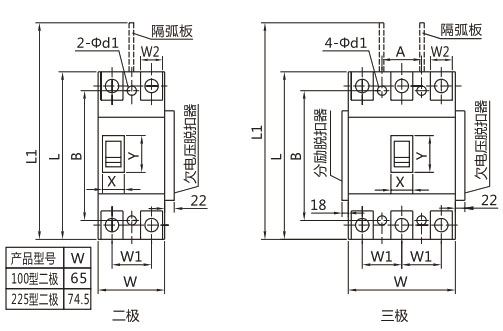

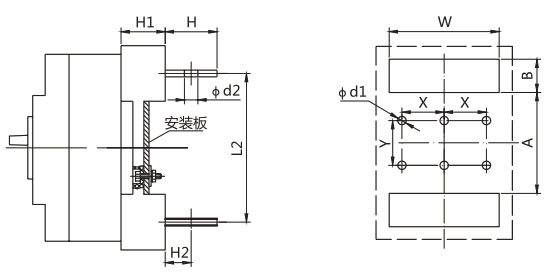

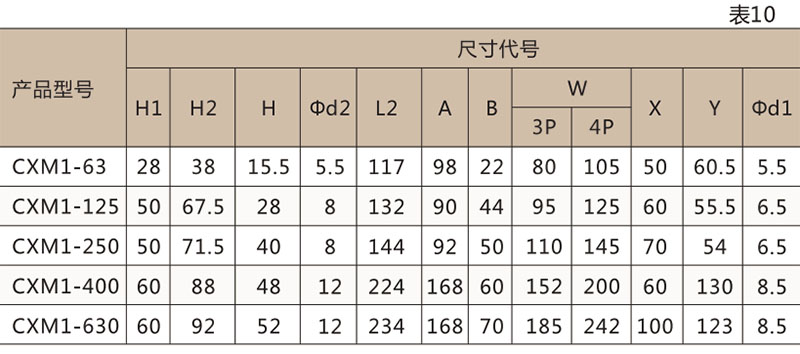

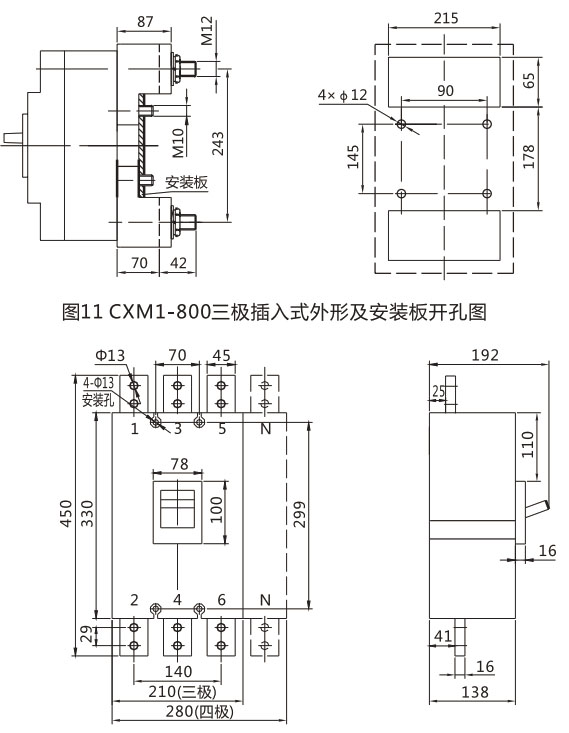

CXM1系列插入式外形尺寸及安裝板開孔尺寸見圖10和表10。
圖10 CXM1-63~630插入式外形及安裝板開孔圖
圖12 CXM1-1250斷路器外形尺寸及安裝尺寸

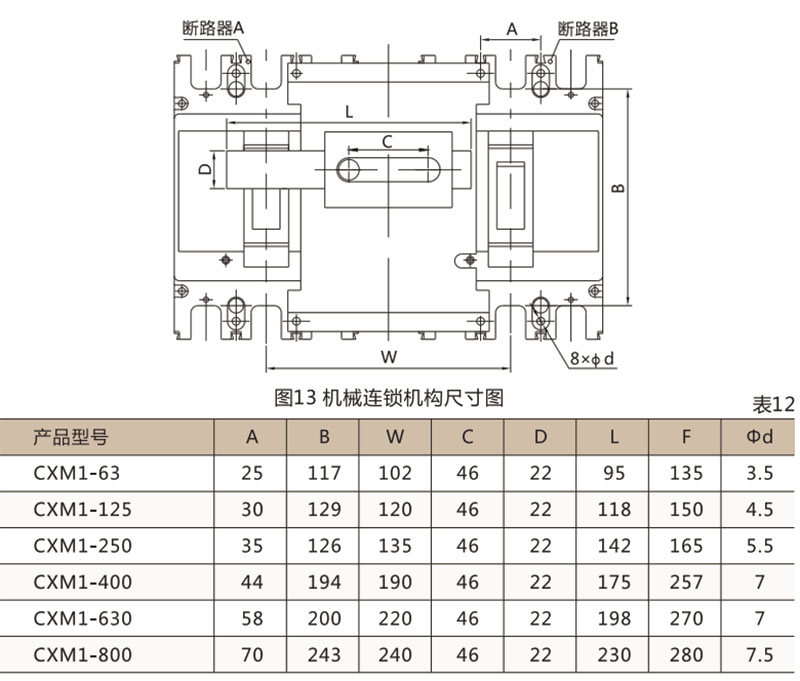

兩臺斷路器的機械連鎖機構安裝尺寸見圖13和表12
八，訂貨須知
以下各項在訂貨地必須填寫清楚
●斷路器型號；
●額定電流；
●短路保護電流整定值（訂貨時如不注明，一律按10In供貨）；
●脫口方式及附件代號（見表2）：訂貨時如不注明，一律按不裝附件（既3300或4300）供貨：當訂購帶分勵脫扣器或欠壓脫扣器的斷路器時必須注明額定控制電源電壓值；
●操作方式：訂貨時不注明一律按手動操作供貨；
●接線方式：板前接線、板后接線或插入式（訂貨時如不注明一律按板前接線供貨）：
●舉例：訂CXM1-250、較高分?jǐn)嘈汀⑷龢O、帶AC380欠電壓脫扣器、200A數量100臺。應寫為：CXM1-250H/3330 200A、欠電壓交流380V，100臺。
