DDS5588單相電子式電能表
一，DDS5588單相感應式有功電能表表用途
DDS5588型板前式安裝單相電子式有功電能表系我公司采用微電子技術與專用大規模集成電路,應用數字采樣處理技術及SMT工藝等先進技術研制開發的單相兩線有功電能表。該表技術性能完全符合IEC62052-11和GB/T17215.321-2008國際標準中1級單相有功電能表的相關技術要求,能直接精確地測量額定頻率為50Hz或60Hz單相交流電網中負荷的有功電能的消耗,供安裝于室內或室外表箱中使用,該表由步進電機式脈沖計數器顯示有功用電量,具有可靠性好、重量輕、外形美觀、安裝方便等特點。

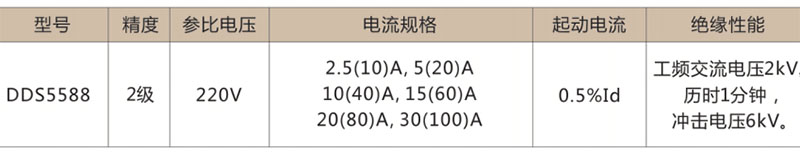

三，DDS5588產品規格
三，主要技術參數
1.板前式三點固定安裝
2.標準配置5+1位(999991kWh)步進電機式脈沖計數器顯示,可選擇6+1位計數器顯示
3.標準配置有極性的無源近距離電能脈沖輸出端口,可選擇無極性的無源遠動電能脈沖輸出端口,方便與各種AMR系統聯接,符合IEC62052-11和IEC62053-21標準
4.標準配置僅1個LED指示電能脈沖信號(紅色),可選擇增加電源狀態指示(綠色)和自動檢測負荷電流潮流方向并LED指示(顯示黃色時,代表電流潮流反方向),請在定貨時指明
5.單方向單元件測量單相兩線有功電能消耗,與負荷電流潮流方向無關
6.直接接入式使用,有兩種接線方式可供選擇,標準配置B型接線,可選擇A型接線
7.標準配置短的接線端子,可選擇延長型接線端子蓋,保護用電安全。
8.基架采用優質鋼板沖壓成形并經時效處理,具有長期使用結構穩定、抗沖擊等優點

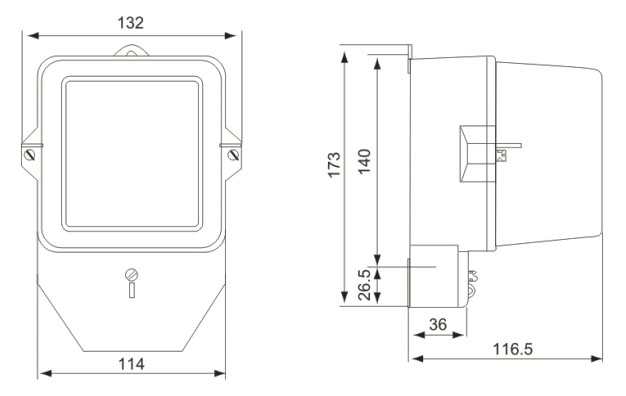

四，外形及安裝尺寸
