RCH8家用交流接觸器
一，RCH8家用交流接觸器適用范圍
RCH8系列家用交流接觸器（以下簡稱接觸器）主要適用于交流50Hz（或60Hz），額定工作電壓至400V額定工作流至63A的電路中，控制家用電器和類似用途的低感微感負載；也可用來控制家用電動機負載，此時控制功率要相應降低。
產品應用于家庭、賓館、公寓等場所，實現自動化功能，應用于大規模生產的家用電器產品中。
符合標準：GB 17885、IEC 61095。

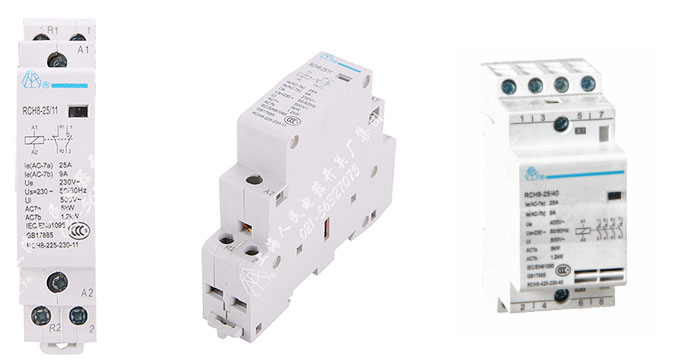

RCH8家用交流接觸器產品展示

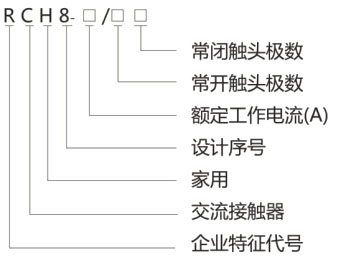

二，RCH8 型號及含義
常規型號：RHC8-25/11,RHC8-25/22,RCH8-63/11,RHC8-63/22
三，正常工作條件和安裝條件
● 周圍空氣溫度為：-5℃~+40℃，24小時內平均值不超過+35℃。
● 海拔高度：不超過2000m。
● 大氣條件：安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%；在較低溫度下允許有較高相對濕度；例如+20℃是達90%，對由于溫度變化偶爾產生的凝露應采取特殊的措施。
● 污染等級：污染等級2。
● 安裝類別：安裝類別Ⅱ。
● 安裝方式：采用TH35-7.5型鋼安裝軌安裝。
● 防護等級：IP20
四，主要參數及技術性能
● 按極數分類：接觸器分為二極和四極。
● 接觸器的額定絕緣電壓、約定自由空氣發熱電流、使用類別及其應對的額定工作電流和控制功率（見表1）。
動作（操作）條件：在周圍空氣溫度為-5℃~+40℃范圍內，對接觸器的吸引線圈施以額定控制電源電壓Us，使其發熱至穩定狀態時，接觸器在（85%~110%）Us范圍內任何電壓下能可靠地閉合。其釋放電壓及不高于75%Us，又不低于20%Us。

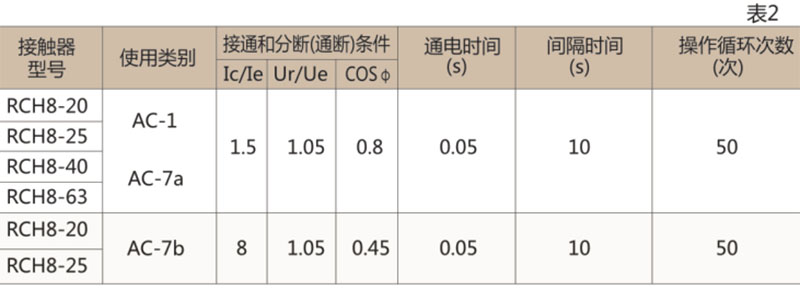

● 接通和分?jǐn)嗄芰Γㄒ姳?）

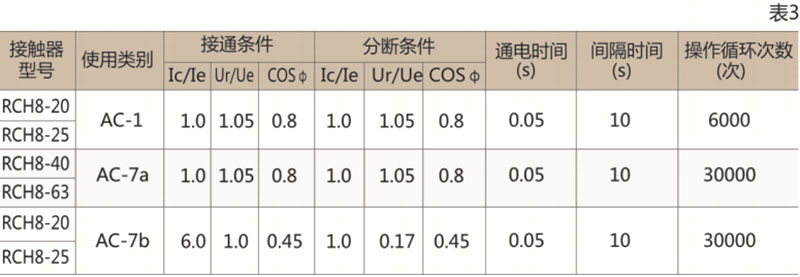

● 約定操作性能（見表3）
● 機械壽命：接觸器的機械壽命不小于100萬次。
● 電壽命試驗的接通通斷。接觸器的電壽命不小于10萬次。

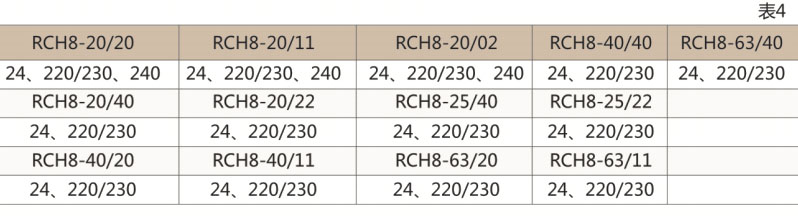

● 控制電路電壓24V,220/230V,24V。
五，產品特點
接觸器屬于模數化控制電器，結構新穎、體積小巧，其特點安裝軌道化、尺寸模數化、造型藝術化、使用安全化，采用直動式倒裝結構，可與小型斷路器組合裝于控制、照明箱內。采用優質絕緣材料，大大提高了安全性。外形美觀，噪音小，適用于賓館、醫院等場所。

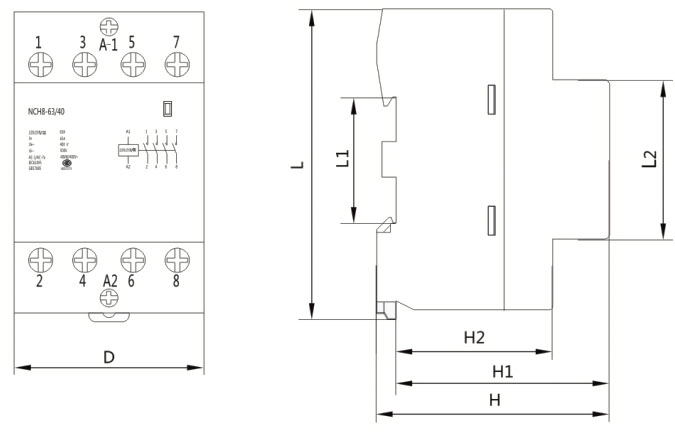

六，外形及安裝尺寸

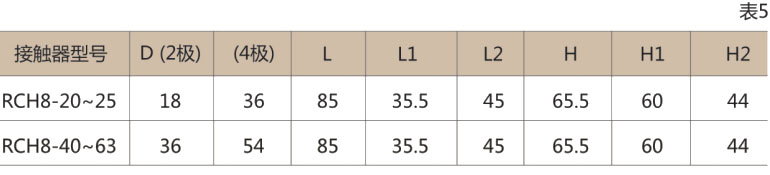

● 接觸器的外形及安裝尺寸見表5

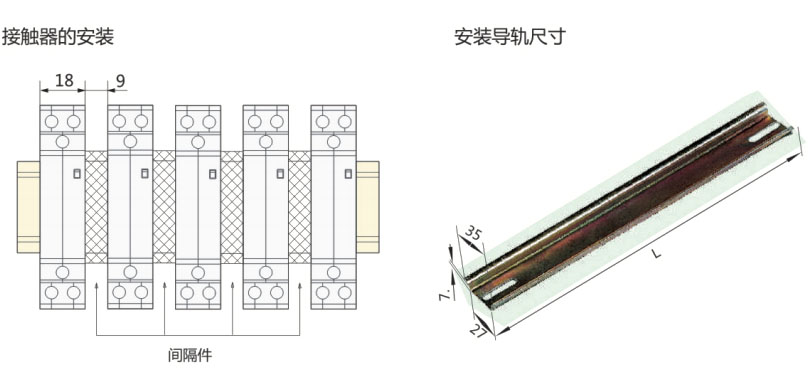

注：使用二級產品當接觸器間、接觸器與斷路器間緊靠安裝時，產品間必須安裝間隔片，以利于散熱；當配電箱內溫度過高時，接觸器需要降容使用。
七，訂貨須知
● 訂貨時需指出：接觸器完整型號名稱；線圈電壓；訂貨數量。
● 訂貨示例：
需要訂購的產品型號名稱
RCH8-20/20家用交流接觸器；線圈電壓：220/230V 50Hz；訂購數量：100臺。
訂購時書寫：RCH8-20/20 220/230V 50Hz 100臺。
