CJX8-C 切換電容器接觸器
一，CJX8-C 切換電容器接觸器用途
CJX8-25C、30C、50C、63C、75C切換電容器接觸器（以下簡稱接觸器）是CJX8系列交流接觸器的派生產品，，用于通斷低壓并聯電容器組，廣泛用于自動補償?shù)臒o功率補償設備中，適用于交流、頻率為50Hz、額定工作電壓至380V的電力系統中通斷電容器至50kvar，以改善功率因數。
接觸器電阻切合電路部分在主電路部分的兩側，并附有放點裝置，當電容器從回路中退出時，該放電裝置即與電容器連接，可以使用電容器內殘余電壓在30s之內降至50V以下，用戶可省去外設放電裝置，從而降低成本。
常規型號：CJX8-50C,CJX8-63C,CJX8-75C
二，正常工作條件和安裝條件
● 周圍空氣溫度：上限值為+40℃，24h內其平均值不超過+35℃，下限為-5℃；
● 海拔：接觸器安裝地點的海拔不超過2000m；
● 濕度：接觸器安裝地點的空氣相對濕度，在溫度為+40℃時不超過50%，最濕月平均最低溫度不超過+25℃，該月平均最大相對濕度不超過90%；
● 污染等級：3級；
● 安裝類別：Ⅲ；
● 沖擊與振動：接觸器安裝在無顯著搖動、沖擊和振動的地方；
● 安裝條件：接觸器安裝面與垂直面的傾斜度不大于5°。
三，安裝與外形尺寸
● 接觸器的安裝：CJX8-25C、30C型可用M4螺釘和防松墊圈安裝，也可使用35mm安裝軌安裝；CJX8-50C、63C、75C型可用M5螺釘及防松墊圈安裝，也可使用35mm或75mm安裝軌安裝。

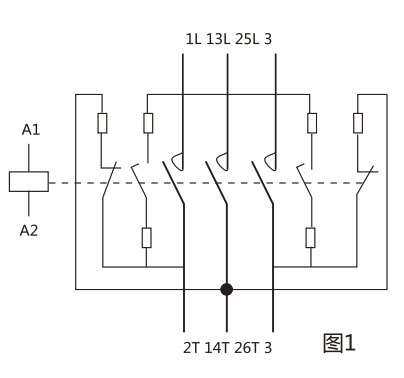

● 接觸器接線：主電路導線其載流量應不小于1.3In，接線端子與導線的連接應有足夠的壓力，擰緊螺釘?shù)墓ぞ咭绰葆數闹睆竭x用，盒式接線端子可以直接將多股導線置入壓緊。接線原圖見圖1.

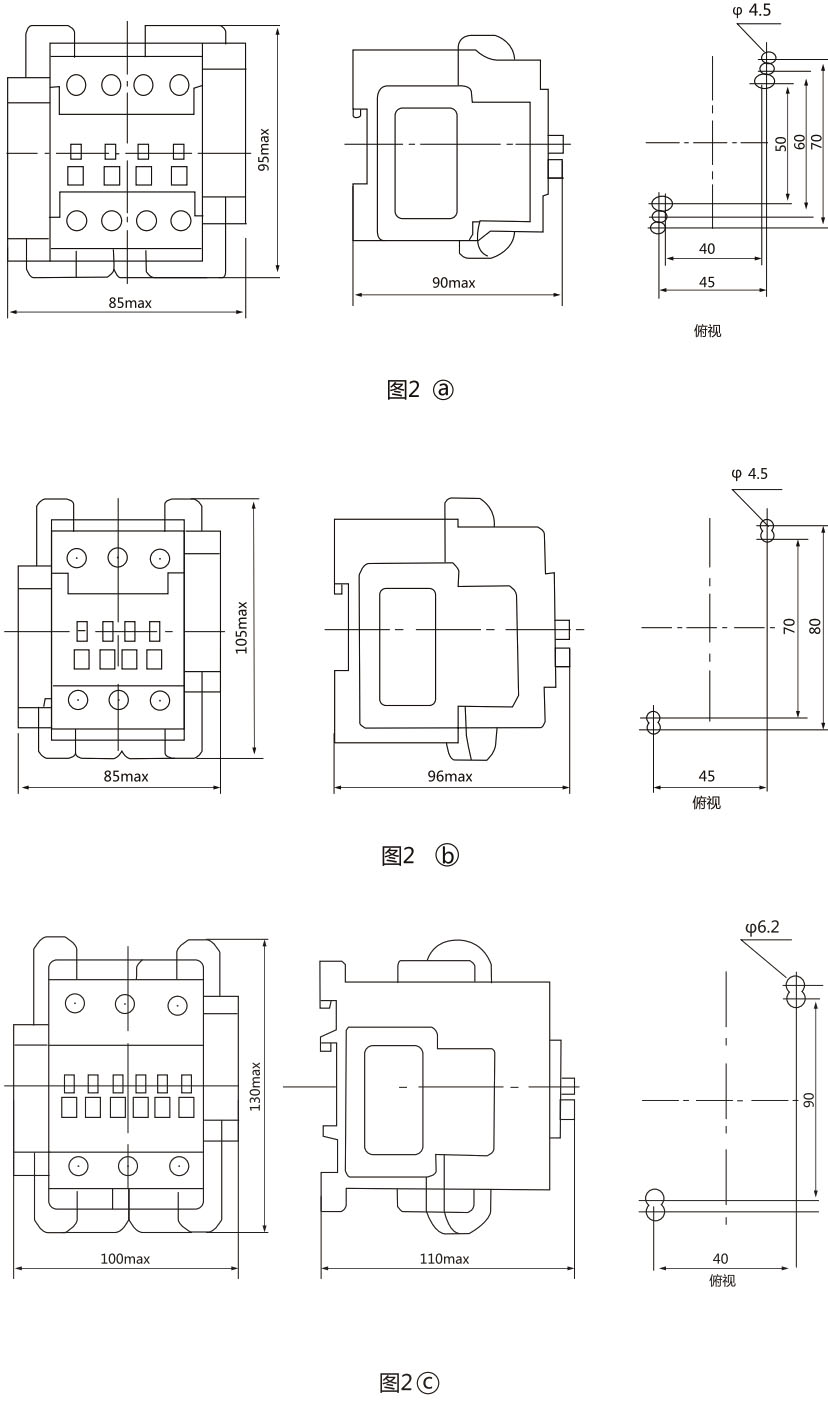

● 外形及安裝尺寸見圖2：CJX8-25C見圖2a；CJX8-30C見圖2b；CJX8-50C、63C、75C見圖2c。
● CA7輔助觸頭安裝：只有CJX8-25C帶有一個動合輔助觸頭，其余幾種規格的接觸器如需輔助觸頭，需另外配置裝于接觸器的頂部。
● 其安裝方法是：先提出CA7上的白色動件，將CA7接觸器頂端的鍥形塊上，然后按下制動件將CA7鎖住。用手推動接觸器的觸頭支架，其應能運動自如。裝上CA7后接觸器的高度尺寸將有所增加，CJX8-25C總高為108max，CJX8-30C為115max，CJX8-50C、63C、75C為133max。
四，外形及安裝尺寸

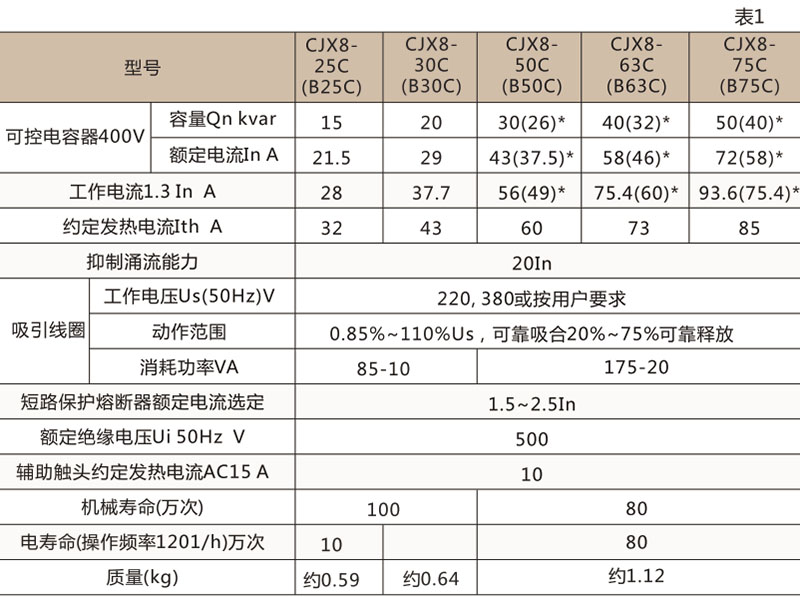

五，技術參數
七，訂貨須知
訂貨時請注明接觸器型號、線圈電壓、輔助觸頭及數量。
例如：CJX8-50C，Us380V，50CA7-10,CA7-01個50只
