HH15S(QAS)隔離開關熔斷器組
一，HH15S(QAS)隔離開關熔斷器組用途
HH15P(QPS)系列隔離開關熔斷器組，HH15A(QA)、HH15P(QP)系列隔離開關，HH15S（QSS）、HH15S(QAS)、HH15S(QPS)系列雙投轉換開關（以下簡稱開關），適用于交流50Hz、額定電壓400V、約定發熱電流至3150A的具有高短路電流的配電電路和電動機電路中，用作手動不頻繁操作的主開關或總開關，其中QSA、QSS系列開關可作電路短路保護之用。
開關結構簡單、操作方便、符合GB/T14048.3、IEC60947-3標準，廣泛用于較高級的抽屜式低壓成套裝置中。

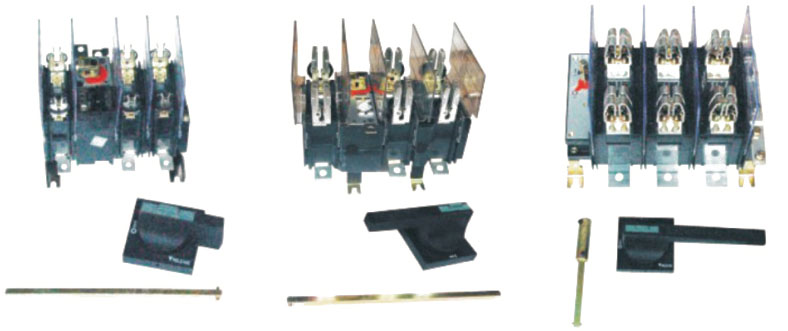

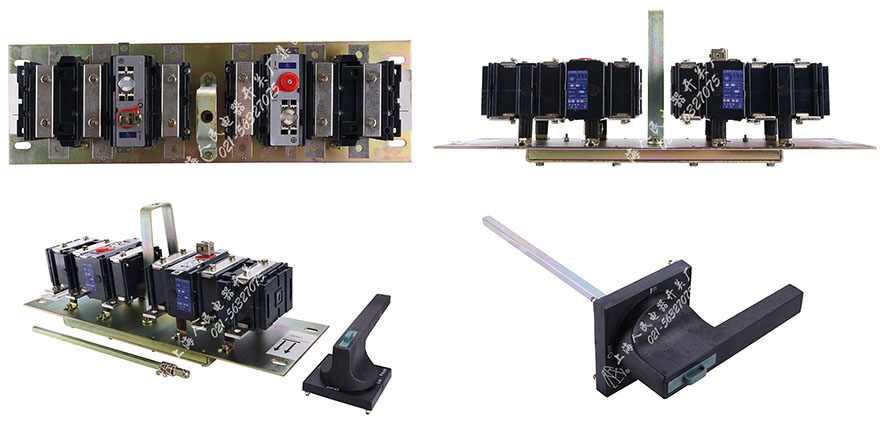

二，HH15S(QAS)隔離開關熔斷器組展示
三，型號及含義
常規型號：HH15S(QAS)-400/3,HH15S(QAS)-630/3,HH15S(QAS)-1000/3
四，結構特征
● 開關采用正面旋轉操作方式，由操作機構、觸頭系統、手柄等組成。
● 開關采用全封閉式結構,靜觸頭及滅弧系統均組裝在由新型耐弧工程塑料壓制而成的殼體內；并裝有彈簧儲能、瞬時釋放的加速關合機構,極大的提高了開關的電氣性能與機械性能。
● 開關具有獨特性能的觸頭系統,動觸頭系統均由四個壓縮彈簧的銅滾柱組成,每個滾柱都能單獨滾動,從而更有效地防止觸頭熔焊的發生;若發生故障時觸頭壓力會隨電流的増大而增加,使開關承受較大的短路電流。
● HH15A(QA)隔離開關的觸頭系統由雙聯觸頭串聯而組成,HH15P(QP)隔離開關的觸頭系統由雙聯觸頭井聯而組成,雙投轉換開關由兩臺相應的單投開關左右并排而組成。
● 操作手柄可安裝在開關柜門上,當柜門關上時手柄即與開關的操縱桿楔合,當開關處于閉合位置時,手柄與門聯鎖,可防止柜門的打開。
五，主要技術參數
● 額定沖擊耐受電壓Uimp：12kV
額定絕緣電壓：1000V
額定工作電壓Ue：AC400V
額定頻率：50Hz
額定接通能力（Ar.m.s）：10Ie
輔助微動開關主參數：50Hz/AC-15/230V/5A
● HH15A(QA)系列隔離開關的主要參數（見下表）
● 雙投轉換開關的主要參數請參照相應的單投開關
六，外形及安裝尺寸

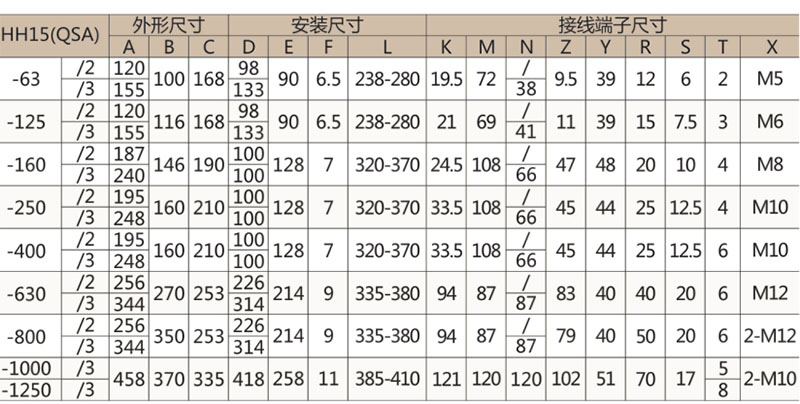

● HH15S(QAS)-250~1600外形與安裝尺寸
● 雙投轉換開關：由兩臺相應的單投開關在底板上左右并排組裝而成，
● 其外形與安裝尺寸如下：
注：1）.3N與4極的外形/安裝尺寸，跟3級的一樣；2）.接線端子尺寸，跟相應的單投開關一樣。
● 面板開孔尺寸
