HGLK負荷隔離開關
一，HGLK負荷隔離開關用途
HGL系列隔離開關（以下簡稱為開關），適用于交流50Hz、額定電壓400V、約定發熱電流至3200A的工企業配電設備中，用作不頻繁接通與分斷電流及電氣隔離之用（1000A以上只用作電氣隔離），廣泛應用于建筑、電力、石油化工及其他行業的配電系統和自動化系統中。
HGL （T）透明型隔離開關，將普通外殼改用透明外殼，可直接觀察各觸頭的通斷狀態與操作機構的運行狀態，并在進出接線端裝有接線罩。
HGL（C）側面操作隔離開關，在HGL正面中央操作隔離開關的基礎上增加了一個側面操作機構，適用于側面操作的接通與分斷電路及電氣隔離之用。
HGL（Z）雙投轉換隔離開關，由兩臺HGL隔離開關上下疊裝或左右并裝而成，適用于雙路電源的切換或兩臺負載設備的轉換及安全隔離等。
開關造型美觀、新穎簡潔、結構簡單、操作方便，符合IEC60947-3、GB/T14048.3標準！

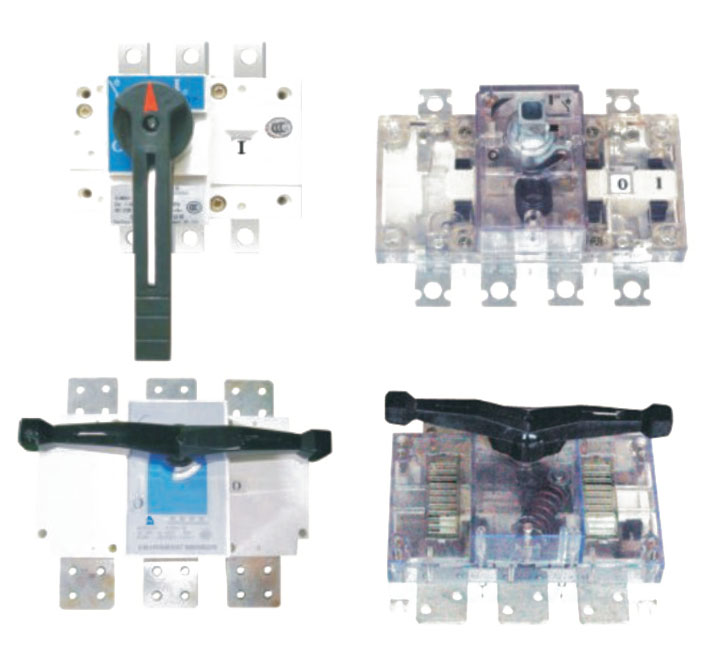

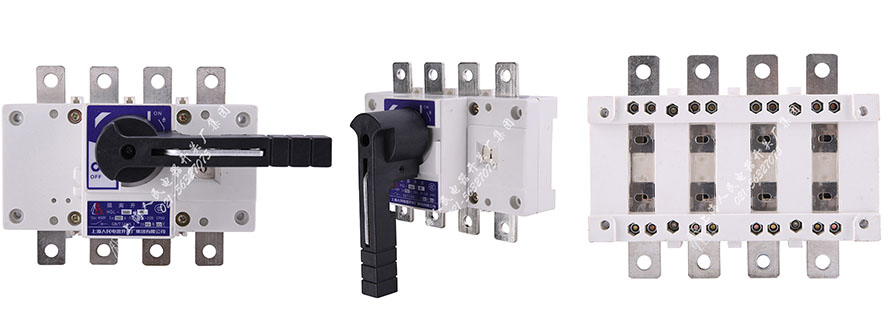

二，HGLK負荷隔離開關展示
三，型號及含義
常規型號：HGLK-160/3,HGLK-250/3,HGLK-400/3,HGLK-630/3
四，結構特征
● 開關具有3極、4極（3極+可通斷中性極）之分。
● 開關主要由底座、大蓋、小蓋、觸頭系統、操作機構、手柄等部份組成。開關采用彈簧儲能、瞬時釋放的加速關合機構及同時接通與斷開并聯雙斷點的觸頭結構，極大的提高了開關的電氣性能與機械性能。
● 開關采用玻璃纖維增強不飽和聚脂模塑料及手動操作手柄，具有很高的介電性能、防護能力及可靠的操作安全性。
● 透明型開關的大小蓋采用高透明、高強度、耐高溫的新型材料壓制而成，能夠直接觀察各觸頭的通斷狀態與操作機構的運行狀態，保證了開關操作時的安全可靠。
● 開關正面設有標記窗口，指示觸頭的通斷狀態；可根據需要提供后面觀察窗口，直接觀察觸頭的通斷狀態，保證開關操作的可靠性和安全性。
● 操作手柄可直接裝在開關上操作(簡稱柜內操作)，也可通過加長軸在配電柜門外操作(簡稱柜外操作)，提供操作方便。
● 可根據需要提供常開常閉輔助觸點及板前板后接線方式，以滿足用戶的多種需求。
● 在分斷位置“0”時，可用兩至三把鎖鎖住手柄，以防止誤操作。
● 轉換隔離開關具有三個指示位置：“I”表示開關I接通、開關Ⅱ斷開；“0”表示開關I、開關Ⅱ都斷開、開關I斷開。
五，主要技術參數
●HGL系列隔離開關的主要技術參數（見下表）
● HGL（T）透明型隔離開關的主要參數與HGL相對應。
● 側面操作、柜外操作、柜外操作、板后接線、直接觀察觸頭窗口等隔離開關的主要參數全部與HGL相對應。
● HGL（Z）雙投轉換隔離開關的主要參數與HGL相對應。
六，外形及安裝尺寸
● 可選用安裝底板
● 柜內操作手柄
● 柜外操作手柄及面板開孔尺寸
HGL-160~630柜外操作
● HGL-100柜外操作
● HGL-800~3200柜外A型操作
HGL-2000~3200/Z柜外A型操作
● HGL-800~3200 柜外B型操作
HGL（C）、HGL-100~1600/Z柜外B型操作
七，外形安裝尺寸

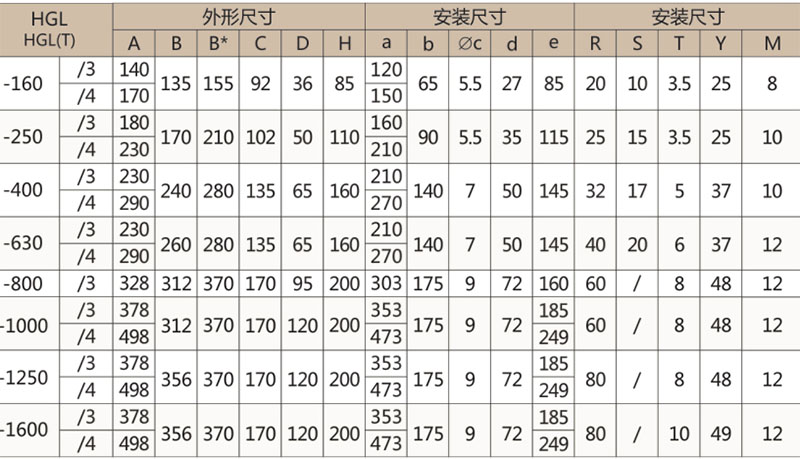

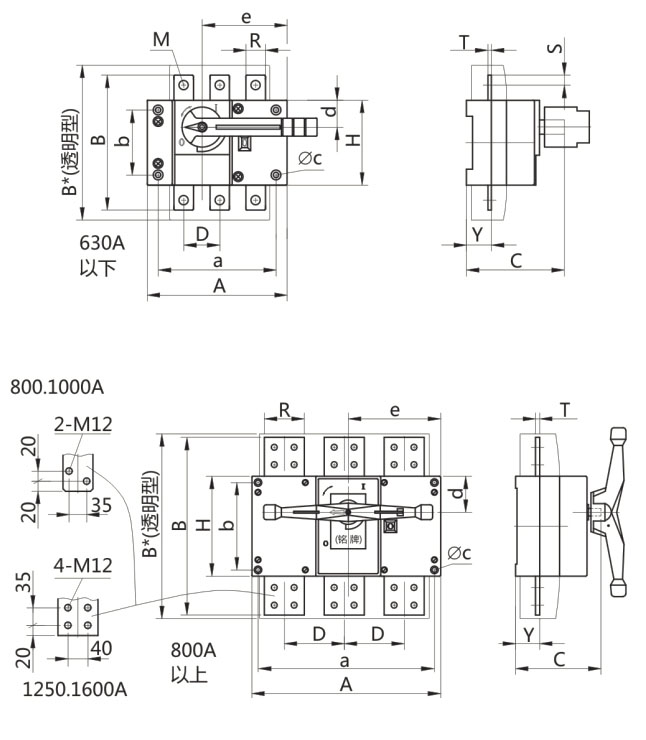

● HGL/K-160~1600外形安裝尺寸

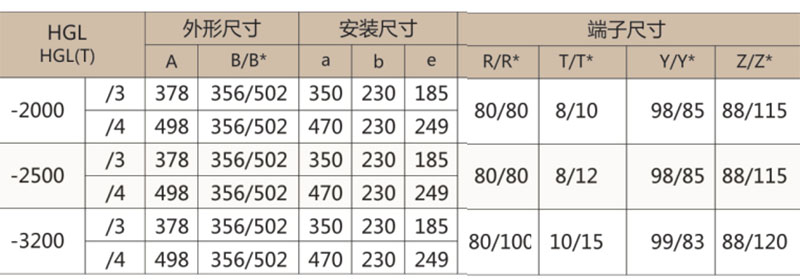

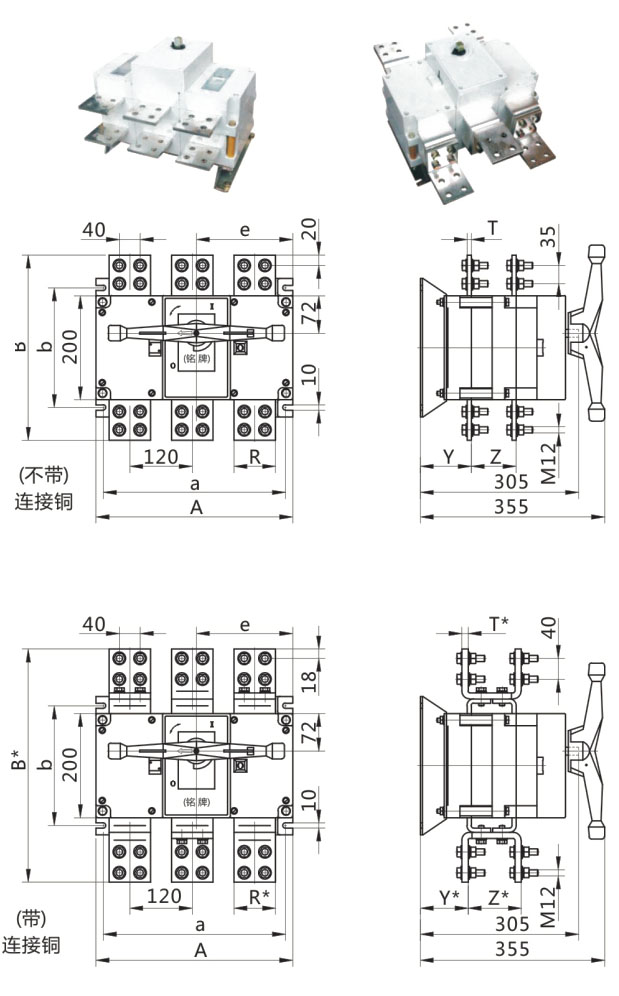

● HGL/K-2000~3200外形安裝尺寸
注：帶*尺寸為帶連接銅的尺寸
● HGL-160~1600/H（柜后操作）外形安裝尺寸

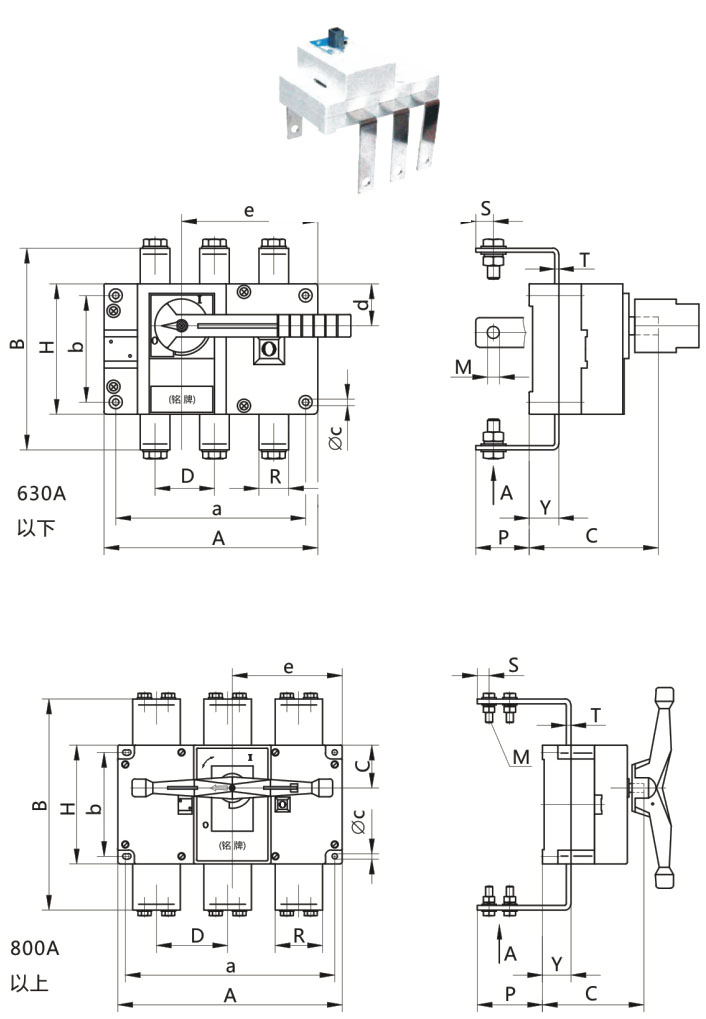

● HGL-160~1600/B（板后接線）外形安裝尺寸
