HR3熔斷器式刀開關
一，HR3熔斷器式刀開關用途
HR3系列熔斷器式刀開關（以下簡稱開關），適用于交流50Hz、額定電壓380V、約定發熱電流至1000A的工企業配電系統中，作為電纜、導線及用電設備的過載和短路保護之用。在正常情況下手動不頻繁地接通和分?jǐn)嚯娐罚辉诙搪非闆r下，由熔斷器熔斷而切斷電流。
開關結構簡單、操作方便，符合GB/T14048.3、IEC60947-3標準，是用來替代各種低壓配電裝置中刀開關和熔斷器的最為理想的組合電器。

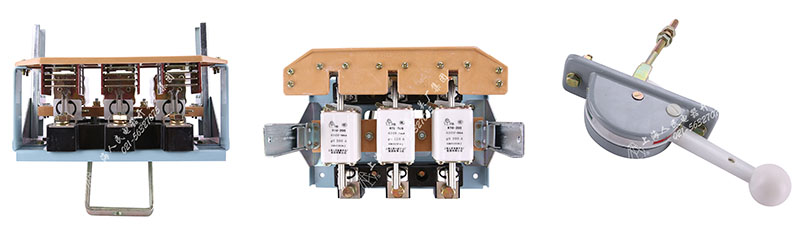

二，HR3熔斷器式刀開關產品展示

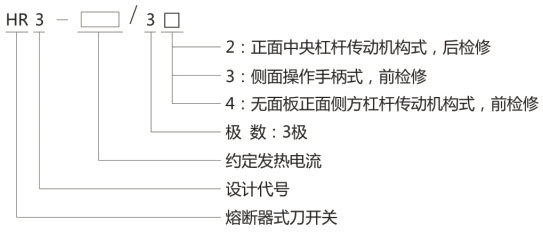

三，型號及含義
常規型號有:HR3-100/32,HR3-200/33,HR3-400/34
四，主要技術參數

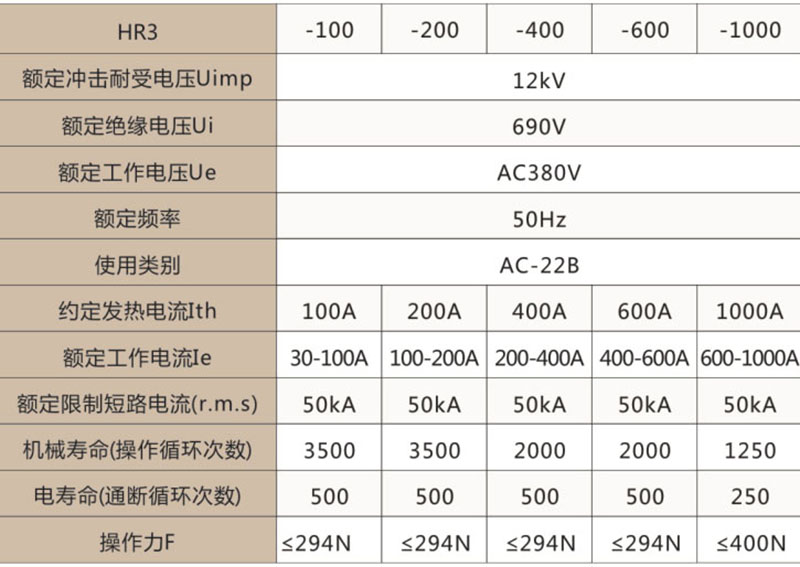

● 開關主要技術參數

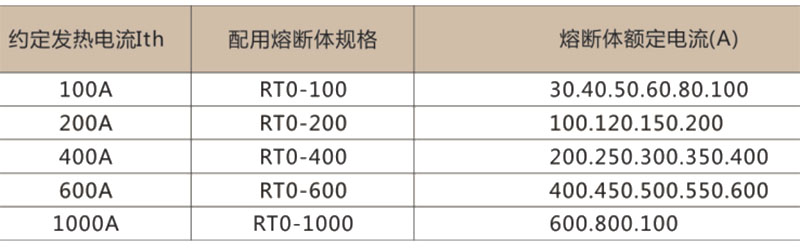

● 開關與熔斷體的配用關系：
關鍵詞：上海人民電器開關廠,HR3-100/32,HR3-200/33,HR3-400/34,HR3熔斷器式刀開關
五，結構特征
● 熔斷器式刀開關是熔斷器和刀開關的組合電器，具有熔斷器和刀開關的基本性能，在電路正常供電的情況下，由刀開關來接通和分?jǐn)嚯娐罚划?dāng)線路或設備過載或短路時，由熔斷器熔斷切斷故障電流。
● 開關具有三種操作方式及其檢修方向，適用于各種低壓開關柜及配電箱上的安裝使用：
1）、正面中央杠桿傳動機構式，后檢修
2)、側面操作手柄式，前檢修
3）、無面板正面?zhèn)确礁軛U傳動機構式，前檢修
● 其中，前操作前檢修的開關，中央有供檢修和更換熔斷器的門，主要供BDL配電屏上安裝：前操作后檢修的開關主要供BDL配電柜上安裝；側面操作前檢修的開關可以制成封閉的動力配電箱。
● 開關帶有安全擋板，并裝有滅弧室，滅弧室由酚醛層壓紙板和金屬滅弧柵鉚合而成，大大增強了開關的滅弧能力。
● 開關的熔斷器固定在帶彈簧、鎖板的絕緣橫梁上，在正常運行時，保證熔斷器不脫扣，而當熔斷體因故障熔斷后，只需按下鎖板便可很方便的更換熔斷器。
六，外形及安裝尺寸

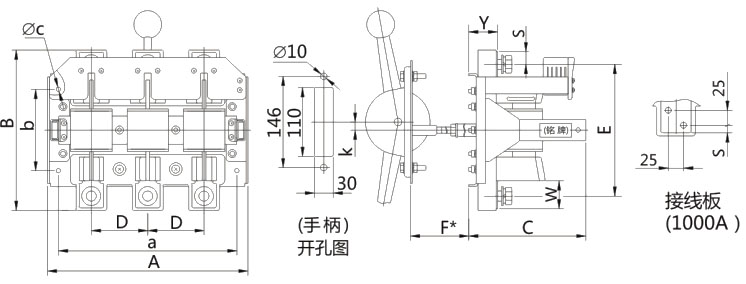

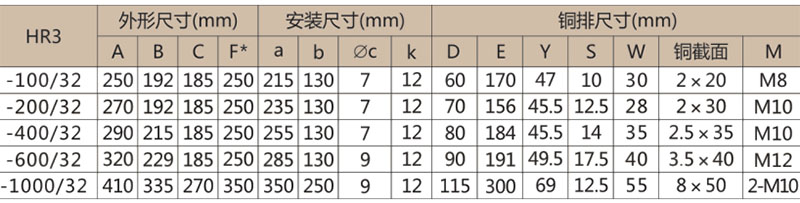

● HR3熔斷器式刀開關外形及安裝尺寸
注：F*尺寸為開關接通后連桿處于最大位置時的尺寸。

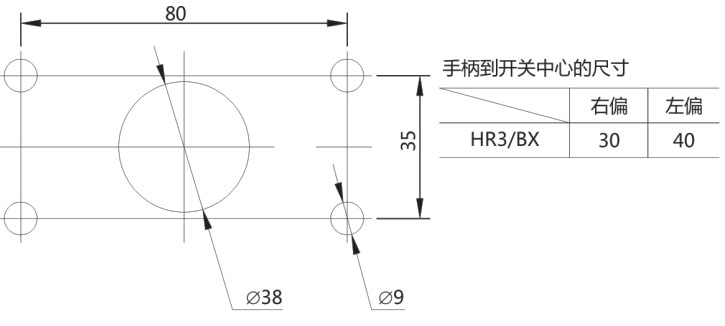

● HR3/B旋轉手柄的面板、開孔尺寸

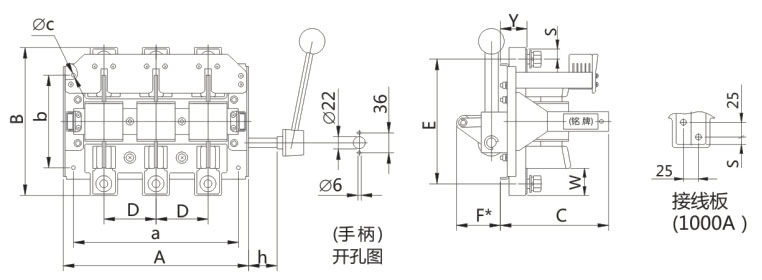

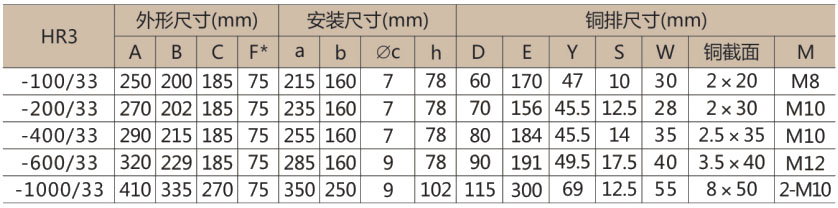

● HR3-100~1000/33外形與安裝尺寸
注：F*尺寸為開關接通后連桿處于最大位置時的尺寸
