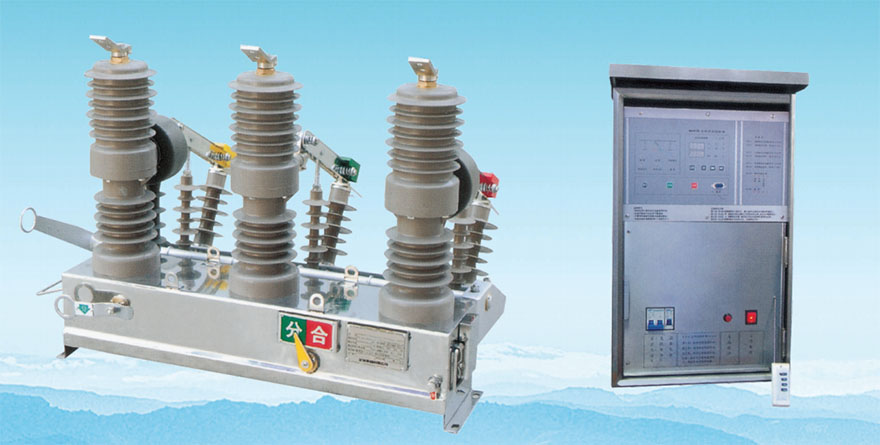

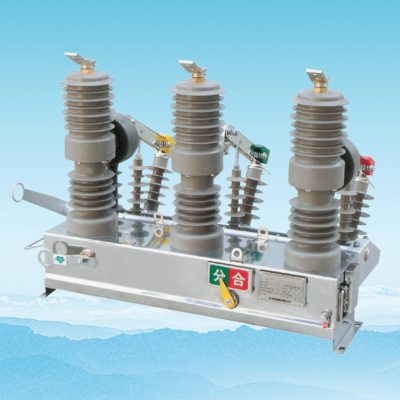

ZW32-12M永磁戶外真空斷路器
一，ZW32-12M永磁戶外真空斷路器用途
ZW32-12M系列戶外高壓永磁真空斷路器為額定電壓12kV，三相交流50Hz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流和短路電流。適用于城市和農村電網中作保護和控制之用，更適用于頻繁操作的場所。
ZW32M-12系列戶外高壓永磁真空斷路器采用先進可靠的單穩態永磁操動機構，合閘位置由稀土永磁鐵產生的磁場保持，省去了傳統機構易損的儲能、鎖扌口等機械裝置，簡化了結構，其零件數量較傳統機減少了70％以上，不僅簡化了裝配，而且大大提高了機構的可靠性和壽命。同時由于采用了電容作為操作電流，也避免了輔助電源波動對機構動作特性的影響。性能卓越的永磁操動機構可長期頻繁操作，壽命可長達10萬次，并真正做到永久性免維護。
斷路器配套智能永磁控制器，不僅為永磁操動機構提供了穩定的工作電源，也為斷路器提供了可靠的保護功能及控制手段，智能永磁控制器具有完整的合閘涌流、過流、短路等保護功能，各保護參數均連續可調；智能永磁控制器還具有就地操作及就地遙控操作功能，同時利用智能永磁控制器的RS232通訊接囗，通過選用
常規型號：ZW32-12M/630-20,ZW32-12M/1250-20
二，使用環境條件
1,環境溫度：-40℃~ +40℃，日溫差不超過20℃；
2,污穢等級：不大于IV級；
3,海拔：不超過2500m，
4,風壓．不超過700Pa（相當于34m/s）；
5,無火災、爆炸、化學腐蝕的場所；
6,無經常性的劇烈振動，地震烈度不超過8度。

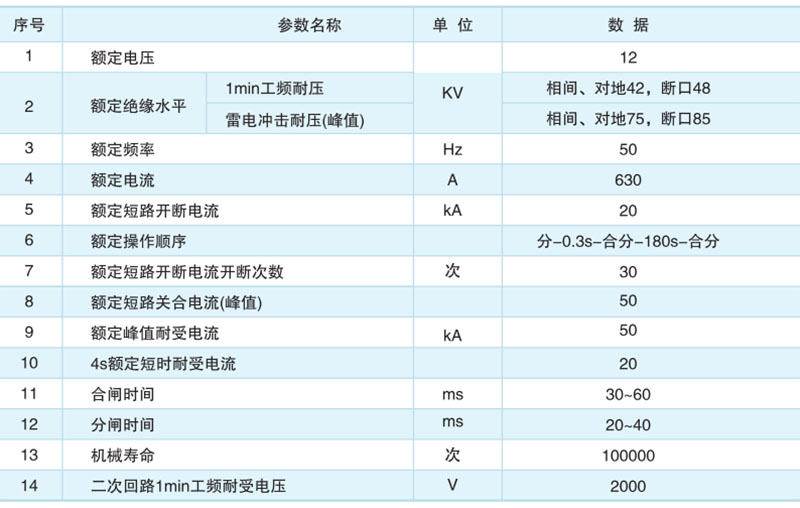

三，主要技術參數

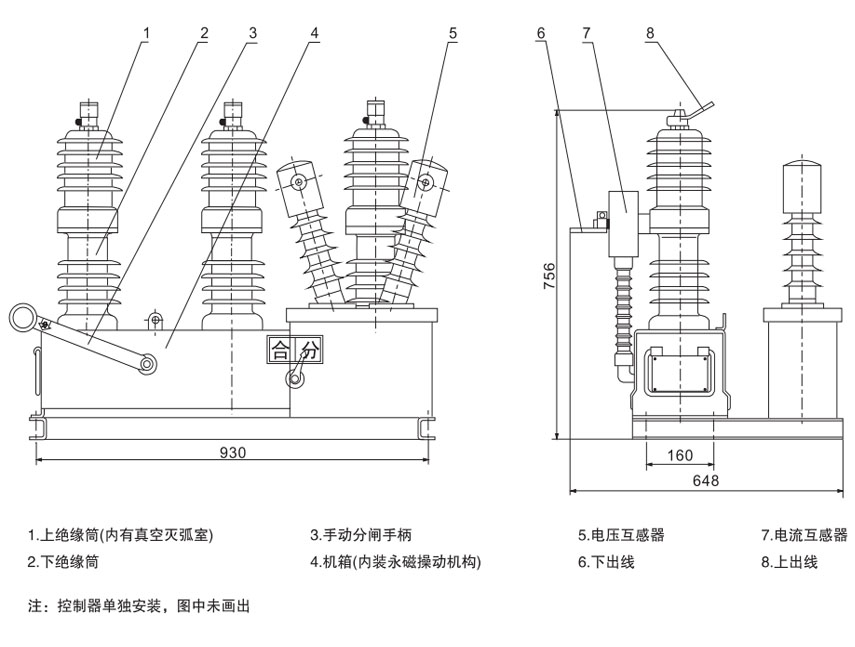

五，外形及安裝尺寸
