SRW45-1000萬能式斷路器
一，SRW45-1000萬能式斷路器用途
DW17系列萬能式斷路器（以下簡稱斷路器）具有結構緊湊、體積小、重量輕、系列性強、零部件互換性好，保護功能齊全，技術經濟指標高，維護使用方便等特點。斷路器適用于額定工作電壓至660V，50Hz電路，作電能分配和線路不頻繁轉換之用；對線路及電氣設備的過載、欠電壓和短路進行保護，并具有分級選擇保護；也能用來保護電動機、發電機和整流裝置等，免受過載，短路和欠電壓等不正常情況的危害。
斷路器技術性能符合GB/T14048.2標準。

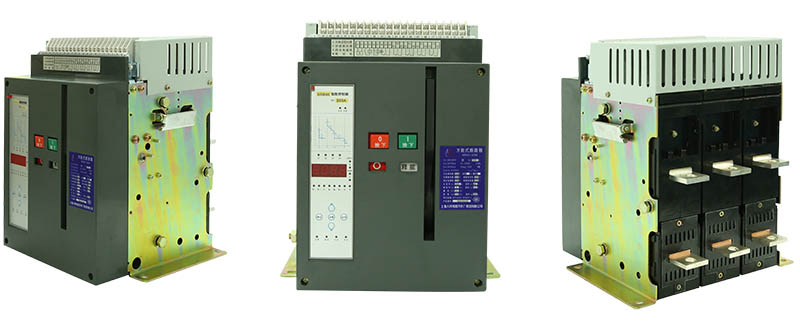

二，SRW45-1000斷路器產品展示

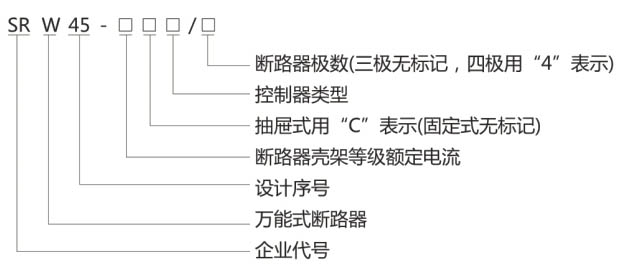

三，SRW45-1000斷路器型號及含義
三，SRW45-1000斷路器分類
● 按使用類別分：A類（非選擇型）B類（選擇型）；
● 安裝方式：固定式抽屜式；
● 傳動方式：電動機傳動手動；
● 極數：三極四極；
● 脫扣器種類：智能型控制器分勵脫扣器欠電壓瞬時（或延時）脫扣器；
● 智能型控制器分類
五，正常工作條件
● 周圍空氣溫度
上限不超過+40℃；
下限不低于-5℃；
24h的平均值不超過+35°C；
注：1、下限值為-10℃或25的工作條件，在訂貨時用戶須向制造廠申明；
2、上限值超過+40℃或下限值低于-25℃的工作條件，用戶應與制造廠協商。
● 海拔
安裝地點海拔不超過2000m。
● 大氣條件
大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度最濕月的平均最大相對濕度為90%，同時該月的月平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露。
● 污染等級：3級
● 安裝類別
斷路器主電路的安裝類別為Ⅳ類，輔助電路的安裝類別除了欠電壓脫扣器線圈、電源變壓器初級線圈與斷路器的主電路相同外其余均為Ⅲ類。
● 使用類別：B類
● 安裝條件
斷路器應按安裝使用說明書的安裝要求進行安裝，斷路器的垂直傾斜度不超過5°。
六，技術數據及性能

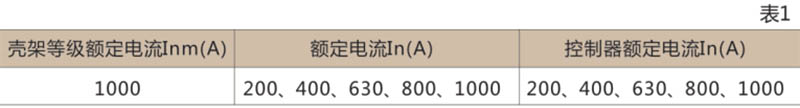

● 斷路器的額定電流見表1
● 斷路器的額定絕緣電壓1000V；額定工作電壓400V、690V。
● 斷路器的額定短路接通能力應不小于2.1Icu。

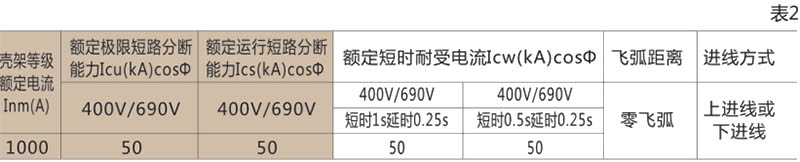

● 斷路器的額定短路分斷能力及短時耐受電流見表2
● 智能控制器保護特性

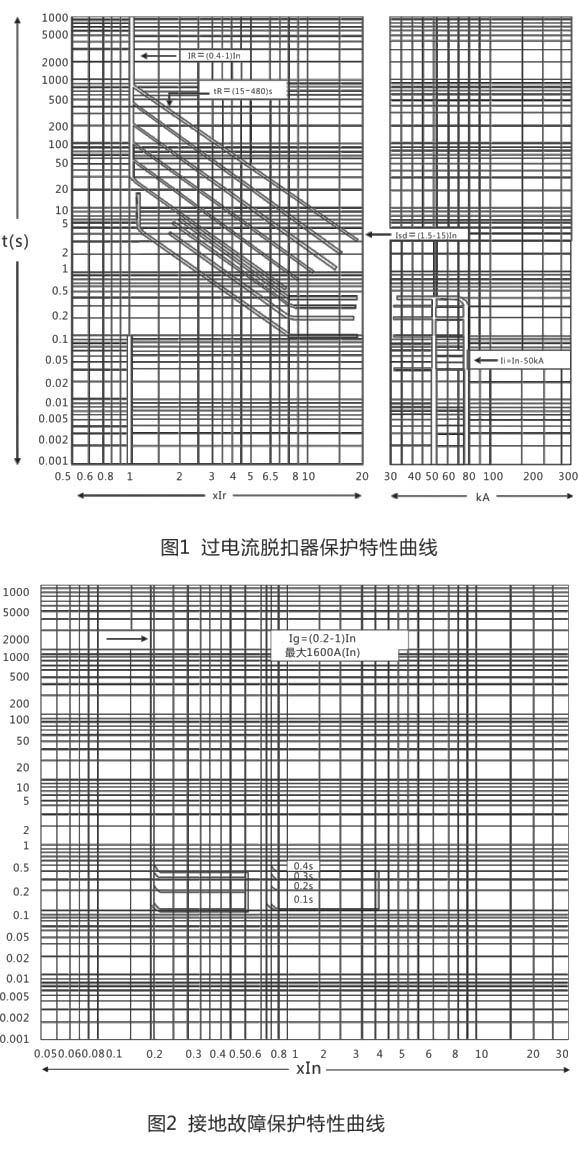

● 過電流脫扣器特性曲線見圖1，接地故障保護特性曲線見圖2

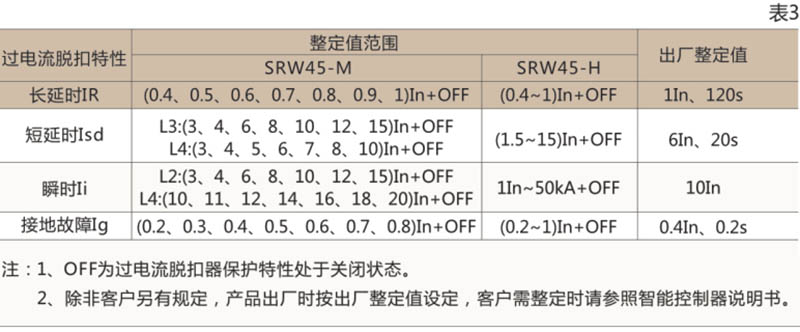

● 智能控制器的整定值及誤差見表3

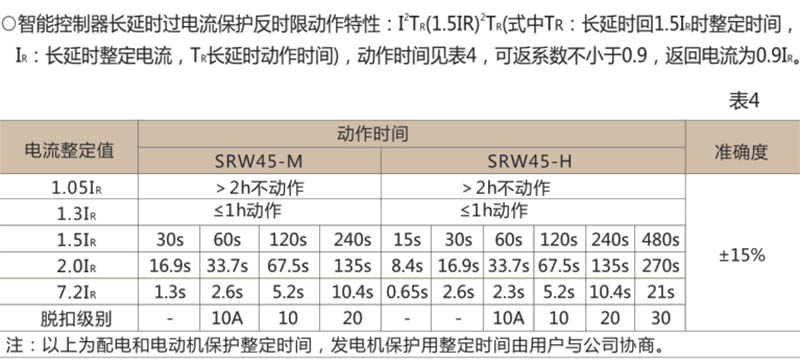

● 智能控制器短延時過電流保護特性為定時限特性，其延時時間為0.2s（L型控制器）、04s，可返回時間為0.21s，其時限誤差為±10%。
● 接地故障保護動作特性為定時限，其延時特性符合表5，其時限誤差為-15%
● 斷路器過電流保護特性，接地故障保護特性曲線見圖1所示
智能控制器短路短延時動作特性：

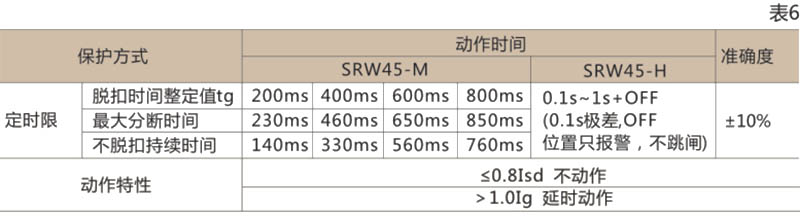

● 短路短延時過電流保護一般為定時限，如要求低倍數為反時限時，其特性按

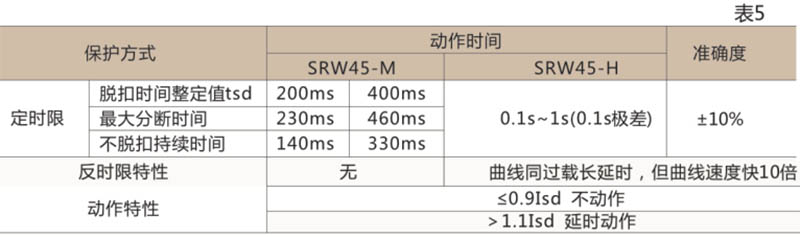

I2TS（8IR）2（式中TS）為短延時整定時間，tsd為短延時動作時間，當過載電流>8IR，自動轉換為定時限特性，其動作特性見表5。

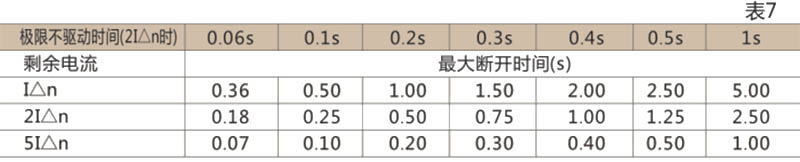

● 剩余漏電流保護是通過外接外部漏電互感器來實現剩余漏電流訊號檢測動作特性為延時型。其延時特性符合表7（表中不包括控制器固有動作時間20ms）
● 額定剩余動作電流△n:3A、10A、20A、30A
● 額定剩余不動作電流(I△no）的最小值為5I△n。
● 接地或剩余電流保護方式
接地或剩余電流保護是由于設備對大地有泄露電流，作為保護設備的一種保護功能。根據泄露電流的大小分為接地保護和剩余電流保護。

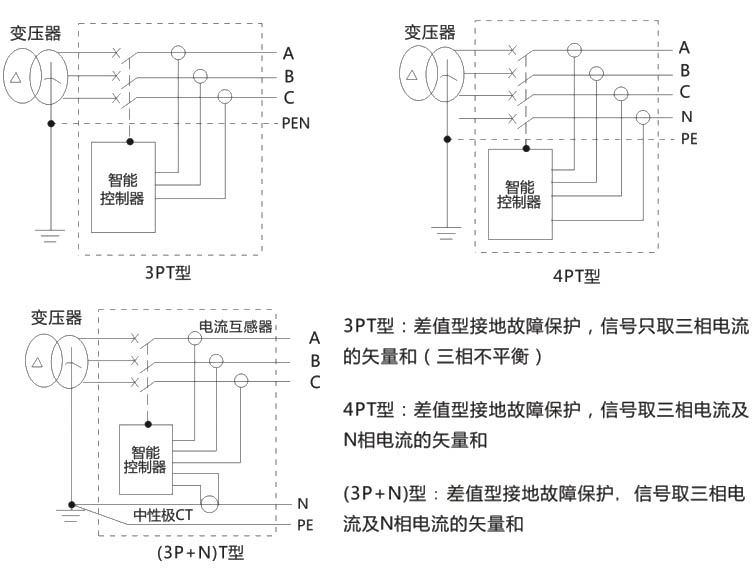

接地保護是控制器根據三相電流和中性電流矢量和進行保護，根據斷路器極數分為3PT、4PT（3P+N）T三種保護方式（見圖3）
剩余電流保護是控制器直接取外加電流互感器的輸出電流信號進行保護，保護靈敏度高，特別適用幾十安培的較小接地電流的保護。接地信號取樣有兩種方式，一種為矩形互感器（ZCT1）取樣，另一種為直徑100mm的環形互感器（ZT100）取樣。

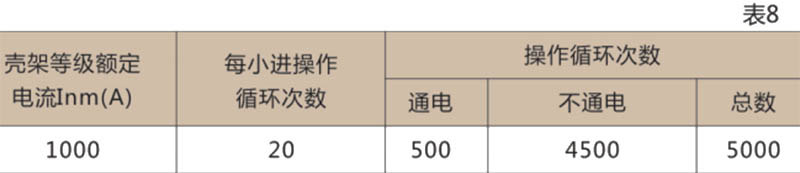

● 斷路器的操作循環次數見表8

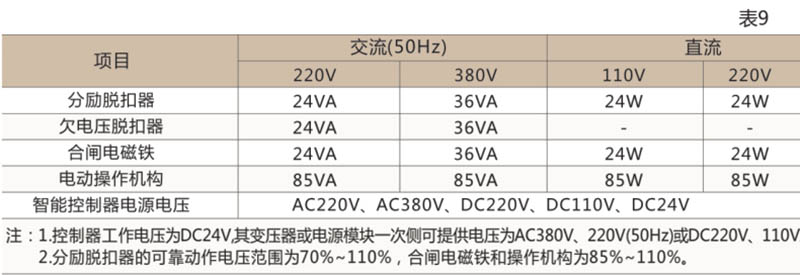

● 斷路器的分勵脫扣、欠電壓脫扣器、電機操作機構、釋能（合閘）電磁鐵、智能控制器的工作電壓及所需功耗見表9
注：1.控制器工作電壓為DC24V，其變壓器或電源模塊一次可提供電壓為AC380V、220V（50Hz）或DC221V，110V。
2.分勵脫扣器的可靠動作電壓范圍為70%-110%，合閘電磁鐵和操作機構為85%-110%。

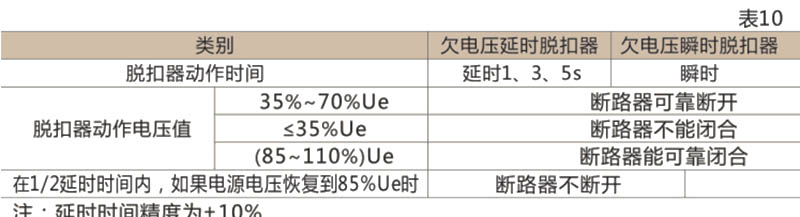

● 斷路器的欠電壓脫扣器性能見表10
● 輔助觸頭的性能
● 輔助觸頭的約定發熱電流為6A，額定工作電壓對交流為127V、220V、380V，對直流為110V、220V，控制容量為300VA/Ue（交流）及60W/Ue（直流）；
● 輔助觸頭形式：四常開四常閉，特殊形式訂貨時應說明。

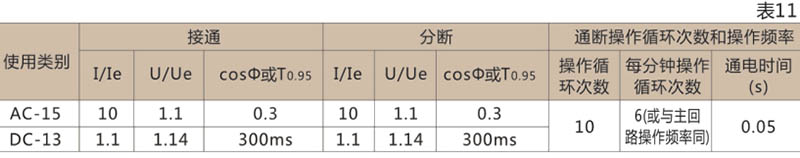

● 輔助觸頭的非正常接通與分斷能力：輔助觸頭非正常使用條件下的接通分斷能力按表11

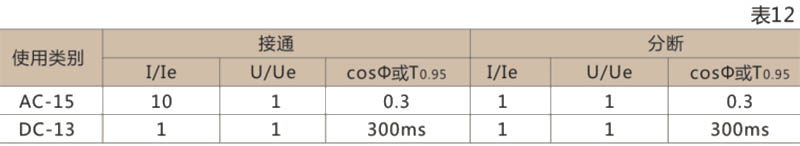

● 輔助觸頭正常條件下的接通與分段能力見表12

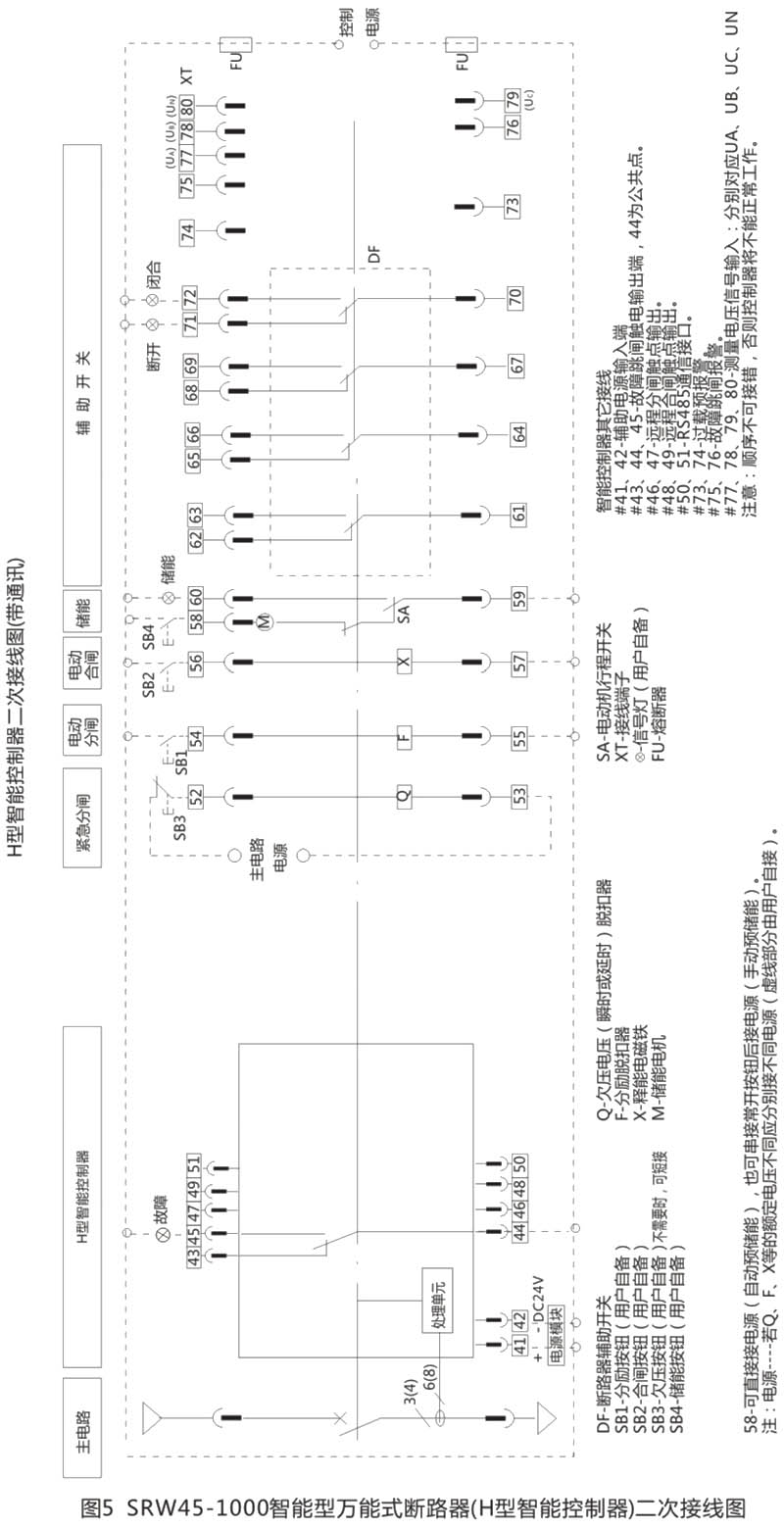

七，二次回路接線圖

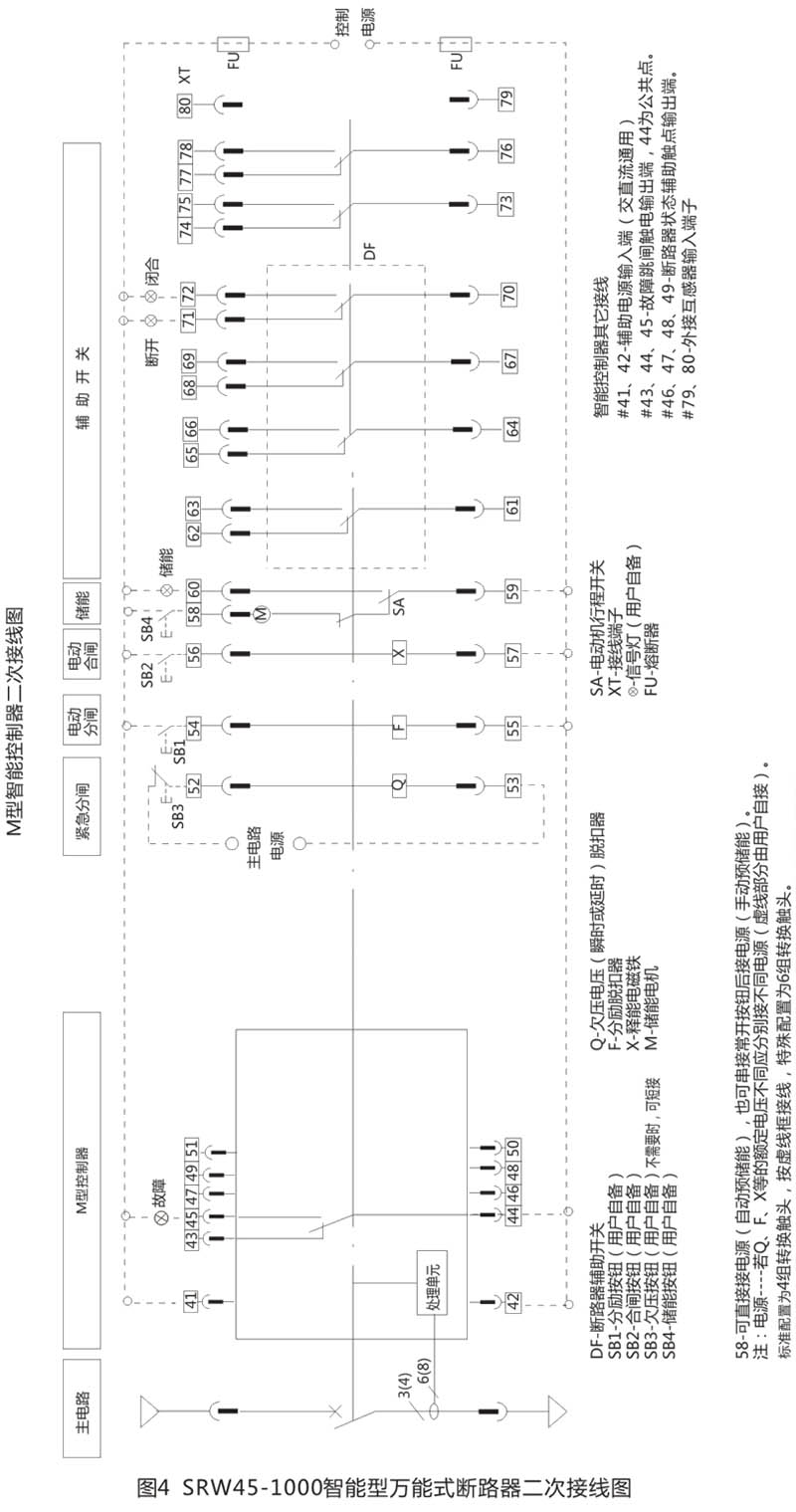

斷路器共有40個接線端子，接線圖見圖4
七，二次回路接線圖2
斷路器共有40個接線端子，接線圖見圖5，、圖6、圖7、圖8所示。

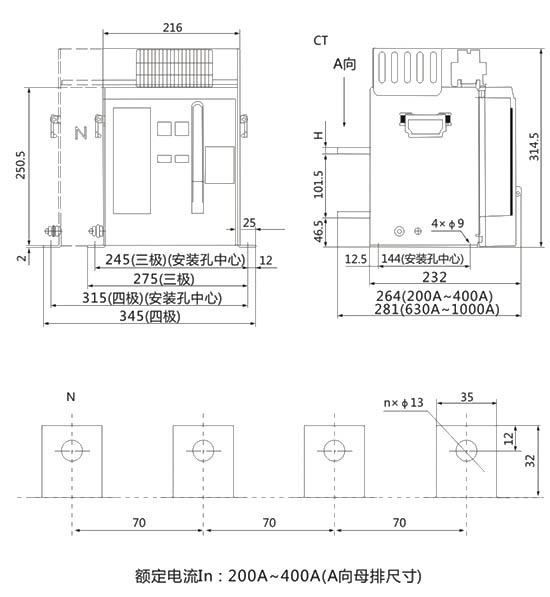

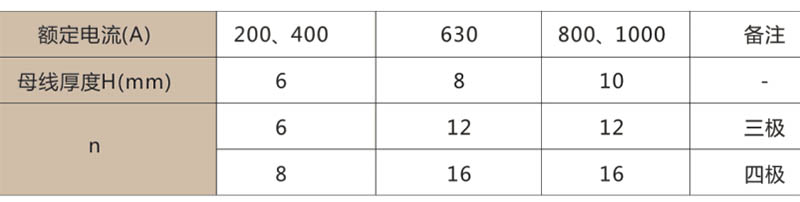

八，斷路器安裝、外形尺寸

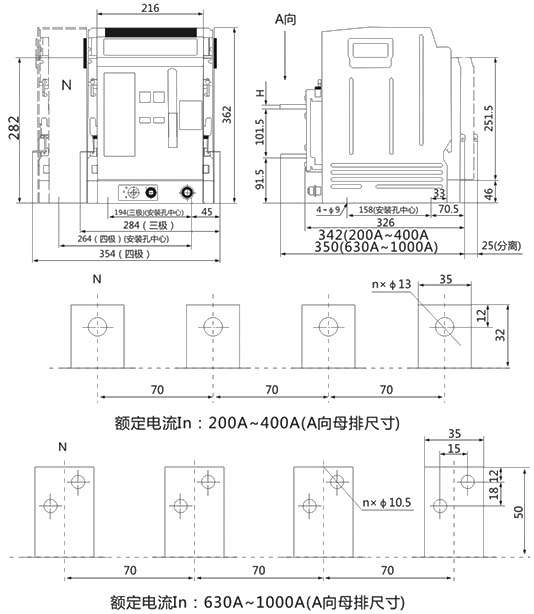

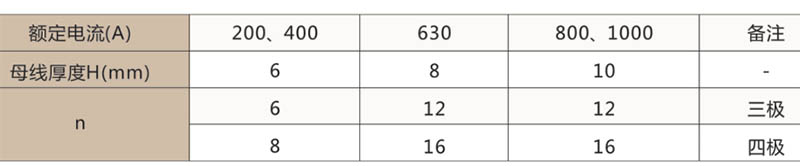

● 固定式斷路器的安裝尺寸和外形尺寸見圖5

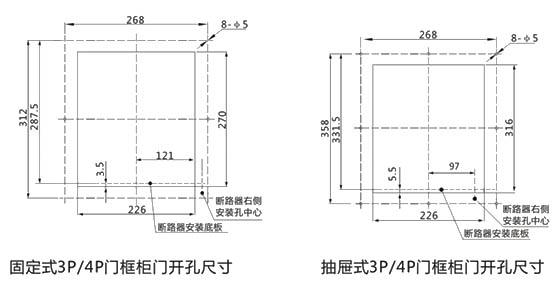

● 抽屜式斷路器的安裝方式尺寸和外形尺寸見圖10
● 抽屜式斷路器的安裝尺寸和外形尺寸見圖7

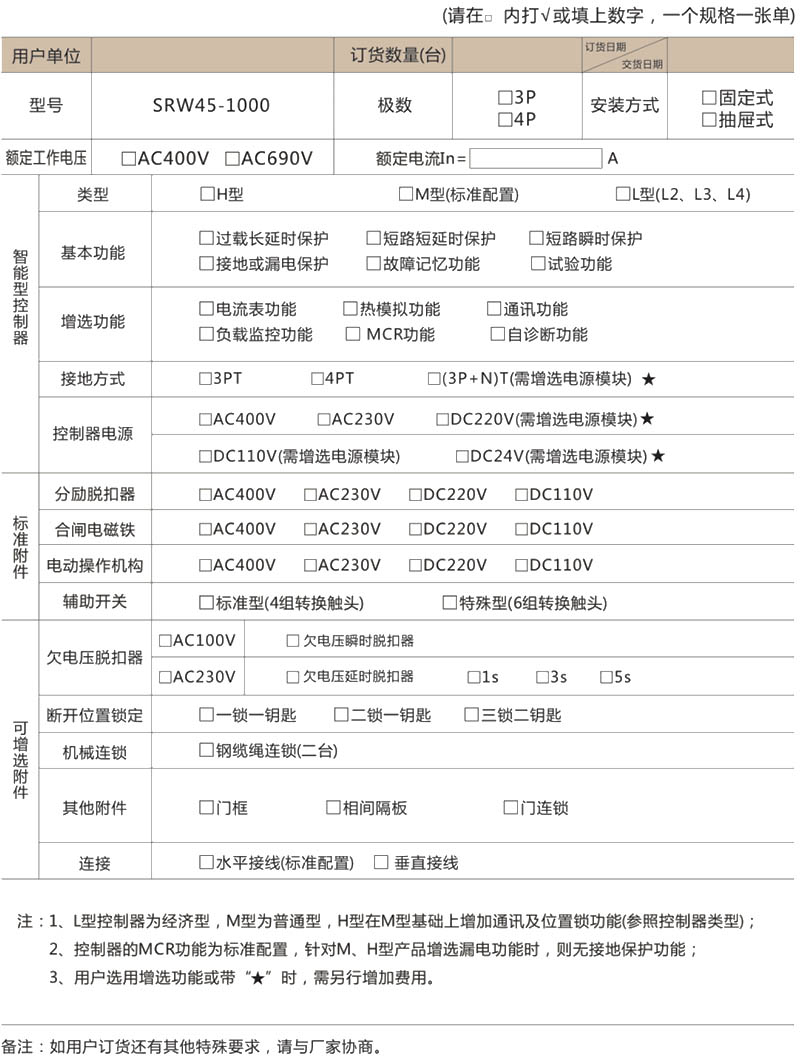

九，（SRW45萬能式斷路器）訂貨規范
