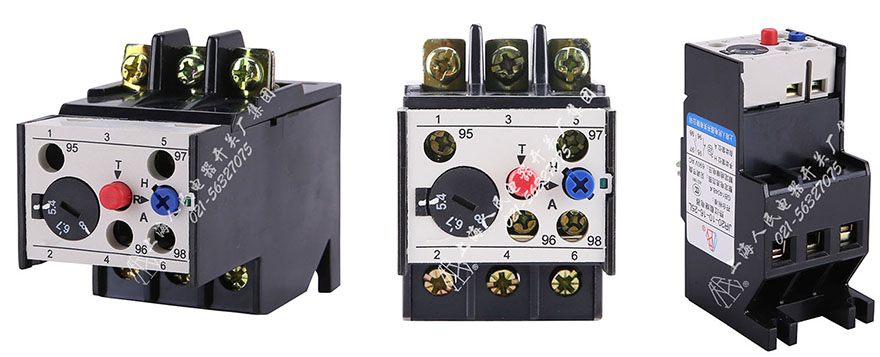

JR20熱過載繼電器
一，JR20熱過載繼電器介紹
JR20系列熱過載繼電器(以下簡稱熱繼電器）適用于50Hz/60Hz。額定工作電流Ue：380V~660V；電流0.1~630(A)的電力系統中作交流電動機或線路的過載及斷相保護。
繼電器具有斷相保護、溫度補償、手動復位和自動復位任意選擇、動作脫扣靈活性檢査、手動斷開常閉觸頭等功能。
熱繼電器符合標準：GB14048.4及IEC60947-4-1等。

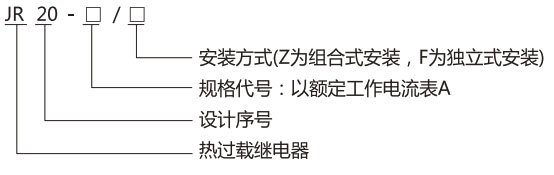

二，JR20型號及含義
常規型號：JR20-10L,JR20-16L,JR20-25
三，JR20正常安裝與使用條件
● 周圍空氣溫度
周圍空氣溫度不高于+40℃及不低于-5℃；且24小時平均值不超過+35℃；
● 海拔要求：安裝地點的海拔不超過2000m；
● 大氣條件：1.濕度
空氣相對濕度在+40℃時不大于50%，在較低的溫度下可以有較高的相對濕度；例如+20℃時，相對濕度可達到90%；對由于溫度變化偶爾產生的凝露應采取特殊的措施。
● 污染等級：3
● 安裝條件
1.安裝類別：Ⅲ
2.安裝位置
按正常位置安裝，安裝面與垂直面的傾斜度不超過±5°，且無顯著振動和沖擊。
3.安裝方式
JR20-25具有組合安裝、螺釘安裝等兩種安裝方式；
JR20-63具有組合安裝、螺釘安裝、35mm標準導軌組合安裝和獨立安裝四種安裝方式；
JR20-160具有螺釘安裝方式。
● 熱繼電器的防護等級為IP2L0。
四，JR20技術參數

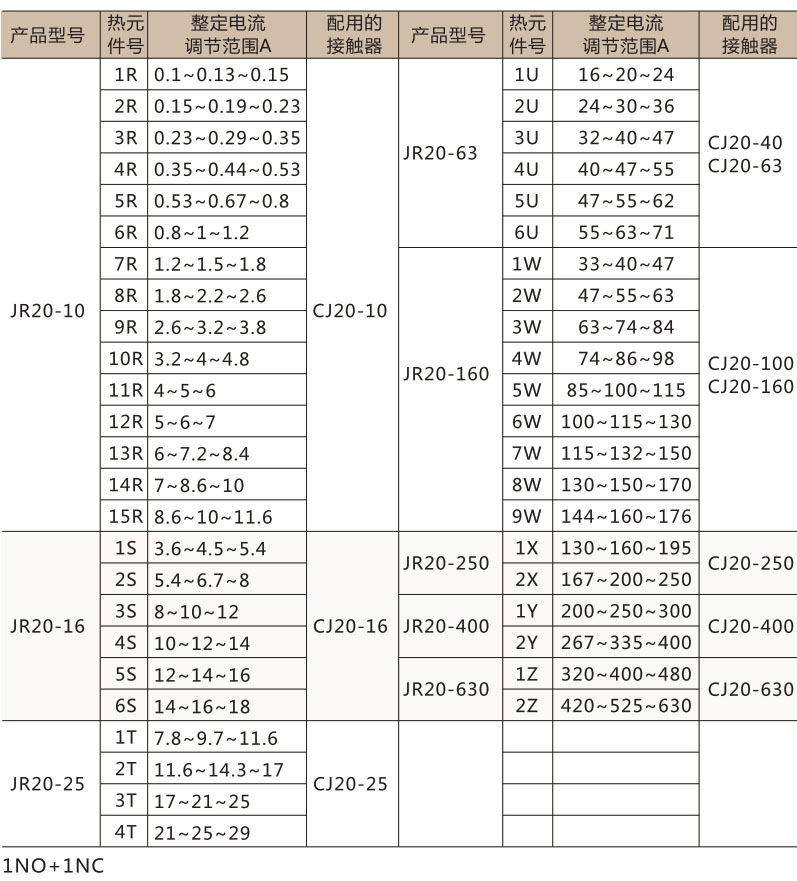

● 熱繼電器整定電流調節范圍

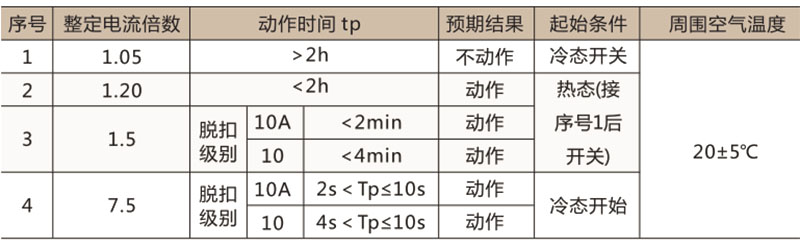

● 熱繼電器各極通電時的動作范圍
產品脫扣級別：JR20-10、JR20-16、JR20-25、JR20-63為10A級；JR20-160、JR20-250、JR20-400、JR20-630為10級。

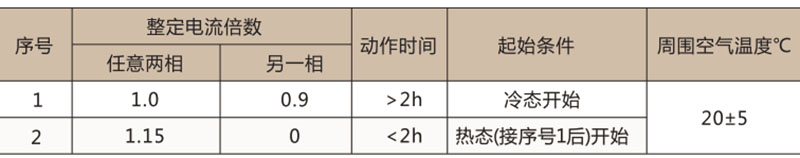

● 熱繼電器兩極通電時的動作范圍

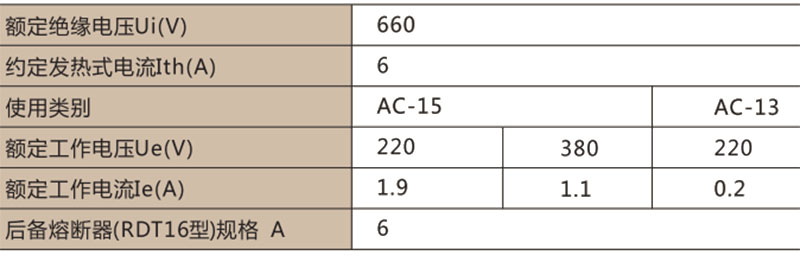

● 輔助電路的基本參數

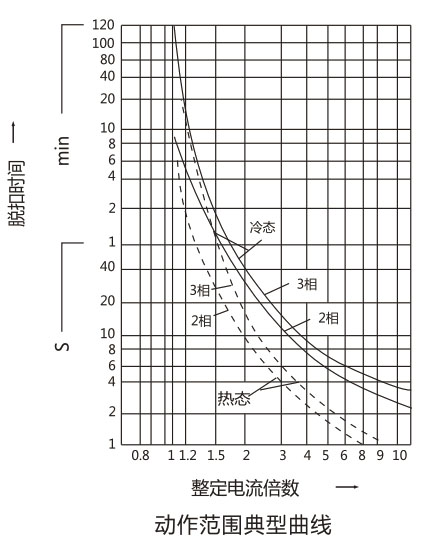

● 熱繼電器的脫口級別為10級，其動作范圍典型曲線

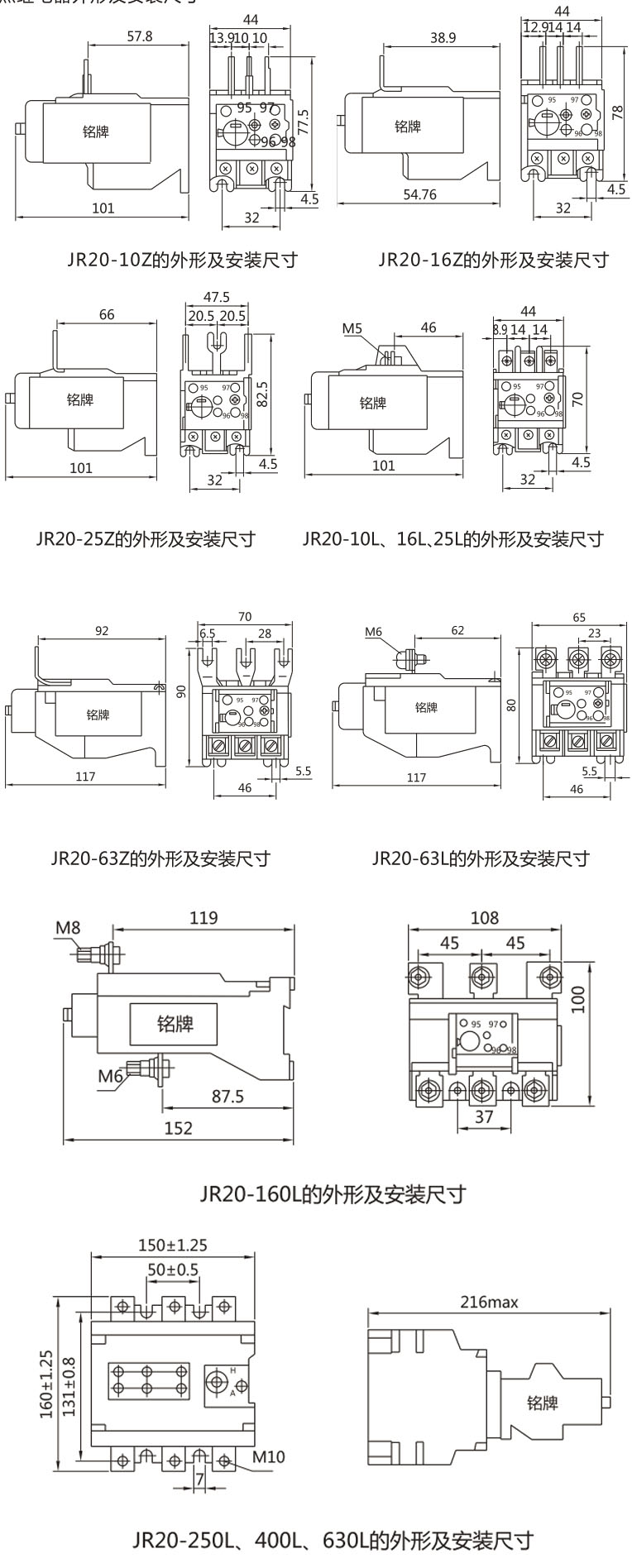

五，外形及安裝尺寸
JR20熱過載繼電器外形及安裝尺寸
關鍵詞：上海人民電器開關廠,JR20-10L,JR20-16L,JR20-25L,JR20熱過載繼電器
六，訂貨須知
客戶在訂購熱繼電器時，必須寫明：產品型號、規格、整定電流范圍及訂貨數量。
